Испытания винтовых свай в Самаре и Тольятти

Что такое испытания винтовых свай?

Это технический процесс, который позволяет узнать, какие нагрузки (вдавливающие, выдергивающие, горизонтальные) выдержит винтовая свая на конкретной площадке строительства до начала масштабных работ.

Этот метод является наиболее эффективным инструментом проверки проектных решений, так как базируется не на теоретических расчетах, а на фактических данных. Поэтому статические испытания являются «золотым стандартом» геотехники: они наиболее точно моделируют работу реального фундамента под нагрузкой.

Испытания винтовых свай статической нагрузкой проводят:

в рамках инженерных изысканий (чтобы определить несущую способность);
в рамках контрольных испытаний (чтобы проверить способность конструкций к восприятию проектных нагрузок).

Основные нормативные
документы:

ГОСТ 5686

«Грунты. Методы полевых испытаний сваями»

Документ содержит жесткие требования к точности оборудования и времени выдержки каждой ступени давления.

Физический принцип
метода

В основе метода лежит ступенчатое приложение вертикальной или горизонтальной нагрузки.

С помощью специальной установки (анкерной системы, грузовой платформы, системы упоров) специалист плавно наращивает давление на сваю, а высокоточные датчики фиксирую показатели осадки/перемещения в грунте. Когда деформации прекращаются, определяется несущая способность сваи.

F_d

– несущая способность

На этапе проектирования объектов нормального и повышенного уровня ответственности метод позволяет официально подтвердить безопасность проекта и пройти государственную экспертизу без замечаний.

Используется при строительстве жилых комплексов, промышленных предприятий, уникальных инженерных сооружений.

Ключевые характеристики метода

18-48 часов

среднее время выдержки

одной сваи до стабилизации

до 100 тс

максимальное усилие при

испытании мощными домкратами

от 65 000 ₽

базовая стоимость испытаний

одной точки по ГОСТ

Когда применяют испытания винтовых свай

В каких ситуация применяют метод:

проектирование фундамента на слабых, торфяных или просадочных грунтах;
строительство быстровозводимых зданий и модульных промышленных цехов;
установка высоких мачт и опор, работающих на значительные ветровые нагрузки;
обоснование уменьшения длины сваи при обнаружении плотных слоев грунта;
обязательный контроль качества завинчивания свай на ответственных объектах (в том числе КС-3);
реконструкция существующих зданий с монтажом дополнительных винтовых свай;
проверка соответствия фактического крутящего момента несущей способности;
получение заключения для экспертизы по объектам инфраструктуры.

Испытания необходимы при возведении широкого спектра объектов: жилых многоэтажных домов, мостовых переходов, гидротехнических сооружений и промышленных цехов, их обязательно проводят для объектов нормального (КС-2) и повышенного (КС-3) уровней ответственности.

Технология применима для винтовых свай разных типов (например, многовитковых или широколопастных), а также модификаций с большим диметром ствола (до 325 мм). Исследования проводятся в любых типах грунта: от слабых глинистых до плотных песчаных.

На этапе проектирования испытания позволяют выполнить оптимизацию проекта, снизив материалоемкость, а на этапе приемки – подтвердить качество работ.

Основная задача – экспериментально подтвердить, что несущая способность соответствует проектным значениям и свая выдержит эксплуатационные нагрузки, чтобы гарантировать отсутсттвие деформаций фундамента при эксплуатации.

Класс сооружения	Уровень ответственности	Минимальные значения коэффициента надежности по ответственности γ_n
КС-3	Повышенный	1,1
КС-2	Нормальный	1,0
КС-1	Пониженный	0,8
Примечание – Для зданий высотой более 250 м и большепролетных сооружений (без промежуточных опор) с пролетом более 120 м коэффициент надежности по ответственности следует принимать не менее 1,2 (γ_n = 1,2).

ГОСТ 27751, табл. 2. Минимальные значения

коэффициента надежности по ответственности.

Методика проведения испытаний

Методика проведения статических испытаний свай строго регламентирована.

ГОСТ 5686

«Грунты. Методы полевых испытаний сваями»

СП 24.13330

«Свайные фундаменты»

Процесс представляет собой четкую последовательность определенных этапов: подготовка площадки испытаний, выполнение работ и камеральная обработка полученных данных.

Для реализации метода используется сертифицированное гидравлическое оборудование и измерительные приборы, которые регулярно поверяются. Полевые работы выполняют специалисты с профильным образованием (инженеры-геотехники), что гарантирует качественное выполнение работ, а также четкое соблюдение требований ГОСТ.

Подготовка к испытаниям. Основные этапы работ

01

Подготовительный этап

Планировка территории вокруг сваи, выравнивание оголовка для последующего приложения нагрузки.

02

Монтаж упорной системы

Закрепление упорной конструкции, выполненной из стальных балок, на анкерных сваях или грузовой платформе.

03

Установка реперной системы

Установка независимой реперной системы со штативами исключает влияние деформаций установки на приборы.

04

Завершающий этап подготовки

Монтаж гидравлических домкратов, подключение насосных станций, калибровка датчиков перемещения (точность до 0,01 мм).

05

Установка приборов

Размещение индикаторов перемещения часового типа (не менее двух) на реперной системе для замера вертикальной осадки сваи.

06

Ступенчатое нагружение

Приложение статической нагрузки. Каждая ступень выдерживается до условной стабилизации осадки или перемещения.

07

Снятие показаний

Фиксация перемещений индикаторами на каждой ступени. Интервалы замеров строго регламентированы ГОСТ 5686.

08

Достижение предела

Нагружение продолжается до достижения заданной проектом величины или до момента «срыва» (возрастание осадки/перемещения без возрастания нагрузки).

09

Разгрузка системы

Ступенчатое снятие давления с фиксацией упругого восстановления сваи. Демонтаж испытательного стенда и оборудования.

Соблюдение регламента на каждом этапе критически важно, так как ненадлежащий монтаж оборудования или недостаточная выдержка свай на каждой ступени могут серьезно исказить итоговые данные. Высокая квалификация специалистов ГК «ГлавФундамент» позволяет не только безошибочно следовать регламенту, но и учитывать при снятии показаний влияние температуры и влажности на работу приборов.

После окончания работ данные проходят цифровую обработку для построения графиков «нагрузка – осадка/перемещение». Мы гарантируем техническую достоверность каждого отчета.

Принципиальная схема установки

Оборудование для испытаний винтовых свай

ГК «ГлавФундамент» использует собственное современное оборудование, что полностью исключает зависимость от арендной техники и сокращает сроки выполнения работ. Все оборудование регулярно проходит поверку, обеспечивая стабильность нагружения и чистоту данных.

Гидравлические домкраты

Силовые установки с усилием до 500 тонн. Оснащены фиксаторами давления для длительной выдержки ступеней нагрузки при испытаниях на вдавливающие, выдергивающие и горизонтальные нагрузки.

Анкерные устройства

Специализированные винтовые анкеры и стальные распределительные балки. Обеспечивают надежное восприятие реактивных сил, позволяя проводить испытания без использования тяжелых грузовых платформ.

Маслостанции

Компактные гидравлические станции с плавной регулировкой подачи. Позволяют точно дозировать усилие на каждой ступени, поддерживая заданное давление в течение всего времени стабилизации.

Измерительные приборы

Индикаторы перемещения часового типа (ИЧ-50) с ценой деления 0,01 мм. Все приборы проходят ежегодную государственную поверку и обеспечивают эталонную фиксацию осадки лопасти сваи.

Реперная система

Легкие алюминиевые и стальные конструкции для установки измерителей. Независимая фиксация реперов исключает влияние деформаций грунта в зоне нагрузки на точность показаний датчиков.

Вспомогательное оборудование

Переносные генераторы для автономной работы, сварочные инверторы для подготовки оголовков, лазерные уровни и специализированный инструмент для монтажа испытательного стенда в полевых условиях.

Нормативная база для испытания винтовых свай

Основной документ. Регламентирует конструкцию испытательных установок, класс точности приборов, порядок ступенчатого приложения нагрузки и методику определения условной стабилизации деформации. На его основе рассчитывается несущая способность по грунту и оформляется итоговый протокол..

Свод правил устанавливает требования к проектированию фундаментов из винтовых свай. Он обязывает подтверждать расчетные параметры испытаниями в полевых условиях для учета специфики конкретной площадки. Соблюдение СП обязательно при расчете коэффициентов надежности и определении предельных нагрузок на фундамент.

ГОСТ 5686 «Грунты. Методы полевых испытаний сваями»

СП 24.13330 «Свайные фундаменты»

Результаты испытаний и отчетность

Что фиксируется в процессе испытаний

Основные измеряемые параметры:

величина приложенной нагрузки (вдавливающей, выдергивающей, горизонтальной);
соответствующие деформации (осадка, выход или перемещение).

Регистрация данных ведется комбинированным способом: показатели давления снимаются с поверенных манометров, а перемещения фиксируются индикаторами часового типа с точностью до 0,01 мм. Замеры производятся на каждой ступени нагружения с интервалами от 10 до 30 минут до полной стабилизации грунта согласно ГОСТ 5686.

Обработка результатов

После завершения полевого этапа специалисты проводят камеральную обработку данных с использованием профильного ПО. Строятся графики зависимости перемещения от нагрузки «нагрузка-осадка», «нагрузка-выход», «нагрузка-перемещение» и изменения деформации во времени.

На основе полученных графиков рассчитывается нормативное и расчетное значение несущей способности винтовой сваи. Итоговый результат анализируется на соответствие проектным нагрузкам, что позволяет подтвердить надежность выбранных конструктивных и геометрических параметров сваи и глубины ее заложения.

Протокол испытаний

Итоговый протокол включает:

титульный лист с реквизитами аккредитованной лаборатории;
описание характеристик испытуемой сваи и грунтов;
исполнительная схема установки;
таблицы первичных измерений;
графические приложения;
подробный расчет несущей способности;
фотоотчет.

Заключение, подтверждающее пригодность сваи к экслпуатации, подтверждается подписями ответственных специалистов и печатью организации.

Сравнение с другими методами

Статические испытания – эталонный метод, поэтому сравнивать его с другими не имеет смысла.

Когда выбрать статические испытания:

При строительстве объектов повышенной ответственности (КС-3).
Когда необходимо получить максимально точные данные о перемещении под нагрузкой.
Для оптимизации сметы за счет точного подбора длины ствола и диаметра лопасти.
Если этого требует государственная или негосударственная экспертиза.

Когда лучше выбрать альтернативный метод:

На этапе массового завинчивания для оперативной оценки (динамические испытания).

В сложных грунтах часто приходится комбинировать методы. Специалисты ГК «ГлавФундамент» помогут подобрать оптимальный алгоритм проверки или комбинацию методов для вашего объекта. Мы обеспечим надежность фундамента при сохранении вашего бюджета. Получите бесплатную консультацию инженера.

Стоимость испытаний винтовых свай в Самаре и Тольятти

Стоимость испытаний винтовых свай зависит от множества факторов: проектных нагрузок, типа анкерной системы, удаленности участка работ, размеров объекта, срочности. Итоговая цена рассчитывается индивидуально.

Специальные предложения:

скидки для постоянных клиентов;
индивидуальные условия для крупных объектов;
бесплатная консультация инженера-геотехника.

От 30 000 ₽

статические испытания винтовых свай

Факторы, влияющие на стоимость

01

Регион работ

Работаем по всей России. В случае выезда в регионы в стоимость включаются командировочные расходы и расходы на перебазировку оборудования.

02

Объем испытаний

Стоимость зависит от количества свай: чем их больше, тем ниже цена за единицу. Для крупных объектов (более 500) цена оговаривается индивидуально.

03

Срочность

Работы в ночные смены или праздничные дни выполняются с наценкой, обусловленной повышенной срочностью выполнения работ.

04

Сложные условия

Необходимость выполнения работ в котлованах или стесненных условиях, заболоченность участка могут повысить стоимость.

05

Комплексные услуги

Предлагаем пакетную скидку при заказе комплекса методов испытаний. Это позволяет оптимизировать затраты на всесторонний анализ.

06

Тип свай

Стандартные сваи – по базовой цене. Если требуется испытание свай большого диаметра или длиной более 40 метров, стоимость может увеличиться.

Примеры расчета стоимости

Объект	Испытуемые сваи	Стоимость испытаний, ₽
Сушильно-очистительный комплекс	Винтовые сваи Ø159 мм и 219 мм, длиной 9,1 м	376 000
Строительство ВЛ 220 кВ РЧ-225/235 «Раскино – Чапаевка»	Винтовые сваи Ø 219 мм, длиной 6,5 м	750 000
Капитальный ремонт дымовых труб на территории Ачинского нефтеперерабатывающего завода	Винтовые сваи Ø 325 мм, длиной 8 м	520 000

Рассчитать стоимость испытаний

Заявка

Кейсы: испытания винтовых свай на реальных объектах

Реконструкция картонно-бумажной фабрики

Пермский край

Испытания буронабивных свай на вдавливание

Тип свай:

Винтовые
Испытания:

На вдавливание/выдергивание
Нагрузка:

до 160/90 тонн

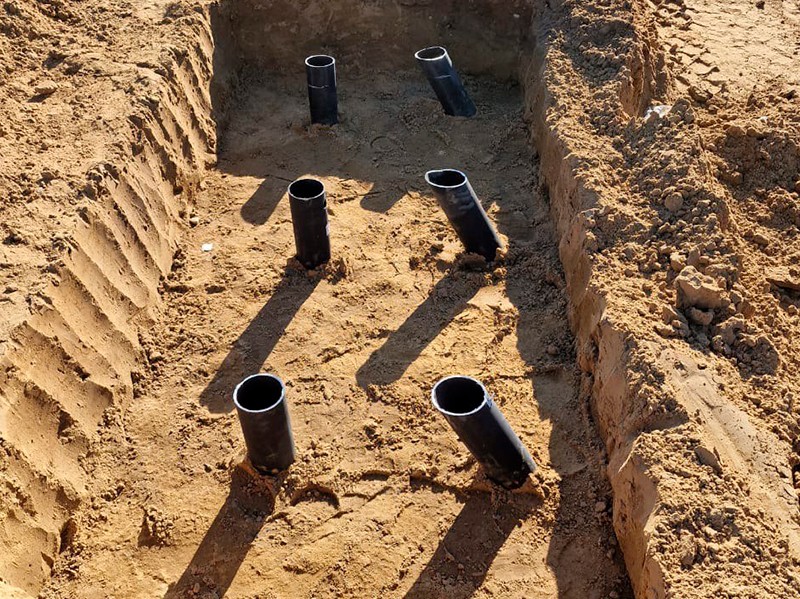

Производственно-складской корпус

Московская область

Испытания буронабивных свай на вдавливание и выдергивание

Тип свай:

Винтовые
Испытания:

На вдавливание/горизонтальные
Нагрузка:

до 18/1,6 тонн

ТК «Белогорский»

Республика Крым

Тип свай:

Винтовые
Испытания:

Горизонтальной нагрузкой
Нагрузка:

до 3 тонн

Этапы заказа испытаний винтовых свай

01

Заявка и консультация

Оставьте заявку на сайте, воспользовавшись специальной формой, или позвоните по номеру 8-800-700-62-82 (доб. 4). Инженер уточнит все необходимые данные (тип и длину свай, доступность оголовков), согласует объем выборки и составит предварительное ТЗ.

02

Коммерческое предложение

В течение двух часов мы подготовим для вас детальное коммерческое предложение с указанием стоимости работ и доставки упорных балок. Согласуем конструкцию стенда и график выхода на площадку.

03

Договор и мобилизация

После подписания договора и поступления авансового платежа мы организуем доставку тяжелых упорных систем и домкратов. Мобилизация занимает 1-2 дня (в зависимости от расположения объекта).

04

Проведение испытаний

Монтаж стенда и ступенчатое нагружение по ГОСТ 5686. На испытание одной сваи требуется 6 часов и более. Круглосуточно контролируем деформации.

05

Подготовка отчета

Камеральная обработка журналов, построение графиков «нагрузка – выход» и др. Оформление протокола с печатью аккредитованной лаборатории в течение 5-10 рабочих дней.

06

Передача документов

Отправляем скан заключения (PDF) на e-mail (по готовности), оригиналы доставляем курьером. Даем пояснения по несущей способности и подписываем акты выполненных работ.

Связанные методы испытаний

Комбинация методов обеспечивает максимальную информативность результатов и соответствие всем нормативным требованиям по ГОСТ и СП.

Динамические испытания

Испытания просадочных грунтов

Испытания в многолетнемерзлых грунтах

Все виды испытаний

Сколько времени занимают испытания винтовых свай?

Испытания статической нагрузкой – метод, требующий времени на стабилизацию деформаций на каждой ступени нагрузки. В среднем цикл испытания одной сваи занимает от 6 до 72 часов непрерывной работы.

Необходимо также учитывать время на монтаж и демонтаж анкерного стенда (приблизительно одна смена).

Какова точность статических испытаний винтовых свай?

Статические испытания – прямой натурный эксперимент, дающий эталонную точность (100 %). Кроме того, мы используем измерительные приборы с ценой деления 0,01 мм, что позволяет фиксировать даже микроперемещения сваи в грунте.

Можно ли заменить статические испытания расчетом по крутящему моменту?

Расчет по моменту является косвенным и оценочным. Для объектов категорий КС-2 и КС-3, а также при строительстве на сложных грунтах (торф, просадочные грунты), замена недопустима — экспертиза требует только протоколы статических испытаний.

Какие типы свай можно испытывать?

Метод подходит для любых винтовых свай: узколопастных, широколопастных. Ограничений по диаметру ствола или лопасти также нет.

Сколько испытаний требует ГОСТ?

СП 24.13330 требует проверять не менее трех свай (или до 1 % от общего числа) на объектах КС-2 и минимум четыре сваи – на объектах КС-3. Для уникальных сооружений программа составляется индивидуально.

Какое оборудование используется для испытаний?

Применяем специальные гидравлические домкраты, систему стальных упорных балок и высокоточные датчики перемещений, имеющими точность измерений 0,01 мм. Все приборы имеют действующие поверки.

Предоставляется ли отчет с аккредитационным штампом?

Да. У нас есть необходимые допуски СРО, все приборы поверены. Технический отчет с печатью принимается Стройнадзором, ГАСН и экспертизой. Мы несем юридическую ответственность за достоверность информации о несущей способности.

В каких регионах вы работаете?

Базируемся в Уфе, но мобильные бригады выезжают по всей РФ. Для удаленных объектов мы оптимизируем логистику: везем только высокоточное оборудование (домкраты, станцию), а балки арендуем или изготавливаем на месте.

Влияет ли коррозия на результаты испытаний несущей способности?

Испытания проводятся для определения прочности системы «свая-грунт». Коррозия учитывается проектировщиком отдельно.

Можно ли проводить испытания винтовых свай зимой?

Да, метод применим круглогодично.
