Испытания анкерных свай в Самаре и Тольятти

Что такое испытания анкерных
свай статической выдергивающей
нагрузкой

Вид полевых исследований, направленных на проверку устойчивости свай к выдергивающим нагрузкам. В отличие от классического вдавливания моделирует работу конструкции на отрыв.

Основные нормативные
документы:

ГОСТ 5686

«Грунты. Методы полевых испытаний сваями»

Документ устанавливает жесткие требования к точности оборудования и времени выдержки каждой ступени нагрузки до полной стабилизации осадки, или в данном случае – выхода.

Физический принцип
метода

Заключается в мобилизации сил трения между боковой поверхностью сваи и окружающим грунтовым массивом. С помощью мощных гидравлических домкратов, опирающихся на систему балок, к оголовку прикладывается вертикальное усилие вверх.

Точное определение несущей способности на выдергивание в конкретных грунтовых условиях позволяет исключить риски обрушения здания или сооружения.

Ключевые характеристики метода

до 400 тс

максимальное выдергивающее

усилие наших установок

0,01 мм

точность фиксации выхода сваи

из грунта датчиками

от 45 000 ₽

стоимость одного испытания

при заказе серии

Когда применяются испытания анкерных свай

Испытания анкерных свай статическими выдергивающими нагрузками применяются при проверке способности анкерных свай противостоять выдергивающим силам и являются обязательными для объектов, где на фундамент действуют значительные отрывающие усилия:

крупные проекты, где при проектировании конструкции учитывают воздействие выдергивающих сил – давление ветра, воды, грунта;
сложные условия – просадочные, набухающие грунты;
контрольные испытания – проверка соответствия несущей способности свай расчетным нагрузкам, установленным проектов свайного фундамента.

Особое значение испытания имеют при строительстве на пучинистых грунтах, где силы морозного пучения стремятся вытолкнуть опору.

Технология применима для забивных, буронабивных и винтовых анкеров. Испытания проводятся как на этапе изысканий для внесения корректировок в проект (уточнение сил трения), так и в рамках контрольных мероприятий.

Основная задача – подтверждение проектной несущей способности свай на выдергивающую нагрузку и исключение риска деформации конструкций.

В каких ситуация применяют метод:

высотные здания с высокой парусностью;
опоры ЛЭП, вышки сотовой связи, рекламные щиты;
подземные резервуары (защита от всплытия);
строительство на сильнопучинистых и набухающих грунтах;
контроль качества анкеров подпорных стен (в том числе котлованов);
уточнение коэффициента трения грунта по боковой поверхности;
строительство объектов в сейсмически активных районах.

Методика проведения испытаний

Методика статических испытаний анкерных свай на выдергивание строго регламентирована.

ГОСТ 5686

«Грунты. Методы полевых испытаний сваями»

Суть метода заключается в приложении к анкеру ступенчато возрастающей вертикальной нагрузки, направленной вверх, и фиксации его перемещений. Технологический цикл включает подготовку упорной системы, нагружение до критерия стабилизации и камеральную обработку данных.

Для обеспечения точности используется сертифицированное оборудование (домкраты, прогибомеры, индикаторы часового типа), а работы выполняют аттестованные специалистами-геотехниками.

Подготовка к испытаниям. Основные этапы работ

Подготовительный этап

Усиление оголовка для крепления тягового устройства. Исключение влияния на грунт вокруг опытной сваи (не менее 5 диаметров до опор).

Монтаж упорной системы

Установка над испытываемой сваей стальных балок, опирающихся на соседние (анкерные) сваи или специальных плит на грунте.

Установка реперной системы

Установка независимой реперной системы для крепления датчиков, защищенной от вибраций и температурных деформаций.

Монтаж стенда

Установка упорных балок и гидравлического домкрата. Центровка тяги – строго по оси сваи для исключения боковых усилий и перекосов.

Установка приборов

Закрепление прогибомеров или индикаторов часового типа (с точностью 0,01 мм) на реперной системе для фиксации перемещений свай.

Нагружение

Приложение нагрузки ступенями (1/10 от проектной). Каждая ступень выдерживается до условной стабилизации перемещения.

Фиксация данных

Снятие показаний прогибомеров каждые 15-30 минут. Запись данных в журнал полевых испытаний в режиме реального времени.

Предельное состояние

Нагрузка доводится до проектной величины или до момента, когда свая начинает непрерывно выходить из грунта («срыв»).

Разгрузка

Ступенчатое снятие нагрузки для измерения упругих деформаций (насколько свая «отыграет» назад) и остаточных перемещений.

Испытание анкерной сваи выдергивающей нагрузкой — длительный процесс, занимающий от нескольких часов до нескольких суток. Критически важно обеспечить непрерывность нагружения и защиту приборов от внешних воздействий (ветер, солнце).

Инженеры ГК «ГлавФундамент» круглосуточно дежурят на объекте. Строгое следование методике ГОСТ гарантирует, что полученные значения предельного сопротивления будут приняты проектировщиками и экспертизой без замечаний.

Принципиальная схема установки

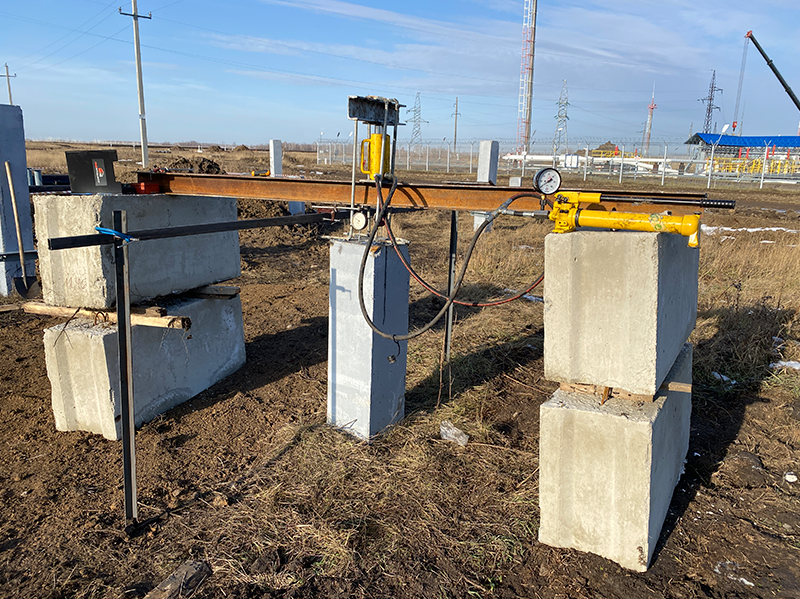

Система балок и упора для выдергивающих нагрузок

Испытания анкерных свай на выдергивание

Испытания анкерных свай статической выдергивающей нагрузкой

Испытания статической выдергивающей нагрузкой

Оборудование для испытаний анкерных свай

ГК «ГлавФундамент» использует собственные силовые установки и измерительные приборы, что полностью исключает зависимость от арендной техники. Все оборудование регулярно проходит поверку.

Домкраты

Специализированные гидравлические домкраты (ДП) грузоподъемностью до 200 тонн, предназначенные для создания осевого выдергивающего усилия.

Система упорных балок

Комплект силовых балок и распределительных плит. Сборно-разборная конструкция стенда позволяет передавать реактивное усилие на грунт (через опоры) или анкерные сваи, обеспечивая безопасность при высоких нагрузках.

Насосные станции

Маслостанции высокого давления (до 70 МПа) с ручным и электроприводом. Оснащены системой тонкой регулировки клапанов, что позволяет плавно прикладывать нагрузку ступенями и удерживать давление в системе в течение длительного времени (до 24 часов).

Измерительные приборы

Прогибомеры и индикаторы часового типа (6ПА0, ИЧ-50) с ценой деления 0,01 мм и электронные датчики перемещений. Приборы устанавливаются на независимую реперную систему, исключающую влияние деформаций стенда или грунта на точность измерений.

Программное обеспечение

Цифровые датчики и специализированное ПО для автоматической записи показаний и последующей камеральной обработки. Позволяет строить графики «нагрузка-выход» в реальном времени и прогнозировать стабилизацию деформаций.

Вспомогательное оснащение

Мобильные электростанции (5-10 кВт) для автономной работы в поле, сварочные посты для монтажа анкеровки, осветительные мачты для ночных смен, высокопрочная арматура и муфты для тяговых систем.

Нормативная база для испытания свай

Основной нормативный документ. Раздел 8.2 регламентирует статические испытания, включая специфику нагружения выдергивающей нагрузкой. Стандарт описывает схему установки с анкерными сваями, требования к жесткости упорных балок, порядок ступенчатого приложения нагрузки и критерии условной стабилизации деформации (выхода сваи) для завершения этапа.

Документ является основой для проектирования фундаментов, работающих на выдергивающую нагрузку. Пункт 7.3 определяет минимальное количество контрольных испытаний в зависимости от класса ответственности сооружения и сложности грунтовых условий (особенно для пучинистых грунтов).

ГОСТ 5686 «Грунты. Методы полевых испытаний сваями»

СП 24.13330 «Свайные фундаменты»

Международный стандарт ASTM D3689 «Standard Test Methods for Deep Foundations Under Static Axial Tensile Load» – стандарт для испытаний на осевое растяжение. ГК «ГлавФундамент» использует данный стандарт при работе с иностранными заказчиками, а также при сертификации объектов по международным стандартам «зеленого» строительства.

Требования к количеству испытаний

Уровень ответственности объекта	Минимальный процент свай	Минимальное количество свай, шт.	Нормативный документ
КС-2 (Нормальный)	до 1 %	не менее 3	СП 24.13330, п. 7.3
КС-3 (Повышенный)	до 1 %	не менее 4	СП 24.13330, п. 7.3

Для анкеров, работающих на выдергивающие нагрузки, автор проекта может увеличить количество испытаний. Мы рекомендуем проверять не менее трех даже на небольших объектах, чтобы исключить любые случайности.

Класс сооружения	Уровень ответственности	Минимальные значения коэффициента надежности по ответственности γ_n
КС-3	Повышенный	1,1
КС-2	Нормальный	1,0
КС-1	Пониженный	0,8
Примечание – Для зданий высотой более 250 м и большепролетных сооружений (без промежуточных опор) с пролетом более 120 м коэффициент надежности по ответственности следует принимать не менее 1,2 (γ_n = 1,2).

ГОСТ 27751, табл. 2. Минимальные значения

коэффициента надежности по ответственности.

Результаты испытаний и отчетность

Что фиксируется в процессе испытаний

Ключевые измеряемые параметры:

прикладываемая выдергивающая нагрузка;
вертикальное перемещение сваи вверх («выход» из грунта).

Регистрация данных: показатели снимаются с независимых индикаторов перемещения (точность приборов – 0,01 мм) в режиме реального времени на каждой ступени и фиксируются в полевом журнале. Частота замеров строго регламентирована ГОСТом: сразу после приложения нагрузки, затем интервально (каждый 15-30 минут) до стабилизации.

Обработка результатов

Для обработки полевых данных используется лицензионное программное обеспечение.

На основе полевых журналов строится график зависимости «нагрузка – выход». Задача инженера – определить предельную несущую способность сваи на выдергивание согласно ГОСТ 5686. Критерий отказа – «срыв» сваи (незатухающее перемещение) или превышение допустимой деформации. Фактические показатели сравниваются с проектными нагрузками для оценки коэффициента запаса надежности.

Протокол испытаний

По результатам работ заказчик получает официальное техническое заключение:

копия аттестата аккредитации;
программа испытаний;
исполнительные схемы анкерного стенда;
сводные таблицы измерений;
графики зависимости перемещений от нагрузки;
фотоотчет;
дефектная ведомость.

В заключении делается однозначный вывод о соответствии фактической несущей способности требованиям проекта.

Юридическая сила документов

Протоколы ГК «ГлавФундамент» – юридический
документ. Их принимают надзорные органы, государственная и негосударственная экспертиза, судебные инстанции.

Заключение необходимо для подписания актов скрытых работ, сдачи объектов в эксплуатацию, закрытия объемов КС-2/КС-3 перед генподрядчиком.

Сроки подготовки отчета

Стандартный срок для камеральной обработки данных и подготовки заключения составляет от 3 до 5 рабочих дней после выполнения замеров. Если объект необходимо сдать в сжатые сроки, предварительный протокол (экспресс-отчет) выдается в течение 24 часов с последующей передачей оригиналов документов.

Сравнение с другими методами

Испытание анкерных свай на выдергивающую нагрузку — узкоспециализированный метод, моделирующий специфическое воздействие.

Когда выбрать испытание анкерных свай:

При строительстве высотных зданий, подверженных воздействию мощных ветровых нагрузок на опрокидывание.
При проектировании легких конструкций – опор ЛЭП, вышек связи, мачт освещения.
При строительстве на пучинистых грунтах (силы морозного пучения).

В сложных грунтах часто приходится комбинировать методы, к примеру, выполнять проверку вдавливающей и выдергивающей нагрузкой. Специалисты ГК «ГлавФундамент» проанализируют проектную документацию и составят для конкретного объекта программу испытаний, позволяющую пройти экспертизу.

Стоимость испытаний анкерных свай в Самаре и Тольятти

Стоимость испытаний анкерных свай зависит от множества факторов: проектных нагрузок, типа анкерной системы, удаленности участка работ, размеров объекта, срочности. Итоговая цена рассчитывается индивидуально.

Специальные предложения:

скидки для постоянных клиентов;
индивидуальные условия для крупных объектов;
бесплатная консультация инженера-геотехника.

От 45 000 ₽

испытания анкерных свай

Факторы, влияющие на стоимость

Регион работ

Работаем по всей России. В случае выезда в регионы в стоимость включаются командировочные расходы и расходы на перебазировку оборудования.

Объем испытаний

Стоимость зависит от количества свай: чем их больше, тем ниже цена за единицу. Для крупных объектов (более 500) цена оговаривается индивидуально.

Срочность

Работы в ночные смены или праздничные дни выполняются с наценкой, обусловленной повышенной срочностью выполнения работ.

Сложные условия

Необходимость выполнения работ в котлованах или стесненных условиях, заболоченность участка могут повысить стоимость.

Комплексные услуги

Предлагаем пакетную скидку при заказе комплекса методов испытаний. Это позволяет оптимизировать затраты на всесторонний анализ.

Тип свай

Стандартные сваи – по базовой цене. Если требуется испытание свай большого диаметра или длиной более 40 метров, стоимость может увеличиться.

Примеры расчета стоимости

Объект	Испытуемые сваи	Стоимость испытаний, ₽
Строительство ВЛ «Нижнеангарская – Усть-Кут»	Забивные сваи квадратного сечения 350х350 мм длиной 12 м	380 000
Реконструкция участка магистрального нефтепровода «Омск – Москаленки»	Буронабивные сваи Ø 620 длиной 9 м	532 000
Строительство временных дымовых труб на территории НПЗ	Винтовые сваи Ø 325 мм длиной 8 м	265 000

Рассчитать стоимость испытаний

Заявка

Кейсы: испытания анкерных свай на реальных объектах

Болхунская СЭС

Астраханская область

Тип свай:

Забивные
Нагрузка:

до 7 тонн

Реконструкция дренажной защиты нефтепровода

Новосибирская область

Тип свай:

Забивные ж/б, стальные
Нагрузка:

до 20 тонн

Реконструкция магистрального нефтепровода

Брянская область

Тип свай:

Забивные
Нагрузка:

до 15 тонн

Этапы заказа испытаний
анкеров

Заявка и консультация

Оставьте заявку на сайте, воспользовавшись специальной формой, или позвоните по номеру 8-800-700-62-82 (доб. 4). Инженер уточнит все необходимые данные (тип и длину свай, доступность оголовков), согласует объем выборки и составит предварительное ТЗ.

Коммерческое предложение

В течение двух часов мы подготовим для вас детальное коммерческое предложение с указанием стоимости работ и доставки упорных балок. Согласуем конструкцию стенда и график выхода на площадку.

Договор и мобилизация

После подписания договора и поступления авансового платежа мы организуем доставку тяжелых упорных систем и домкратов. Мобилизация занимает 1-2 дня (в зависимости от расположения объекта.

Проведение испытаний

Монтаж стенда и ступенчатое нагружение по ГОСТ 5686. На испытание одной сваи требуется 6 часов и более. Круглосуточно контролируем деформации.

Подготовка отчета

Камеральная обработка журналов, построение графиков «нагрузка – выход». Оформление протокола с печатью аккредитованной лаборатории в течение 3-5 рабочих дней.

Передача документов

Отправляем скан заключения (PDF) на e-mail (по готовности), оригиналы доставляем курьером. Даем пояснения по несущей способности и подписываем акты выполненных работ.

Связанные методы испытаний

Часто вместе с испытаниями анкеров заказывают другие виды исследований для комплексной оценки фундамента. Комбинация методов обеспечивает максимальную достоверность результатов и соответствие всем нормативным требованиям по ГОСТ и СП.

Статические испытания вдавливающей нагрузкой

Горизонтальные испытания

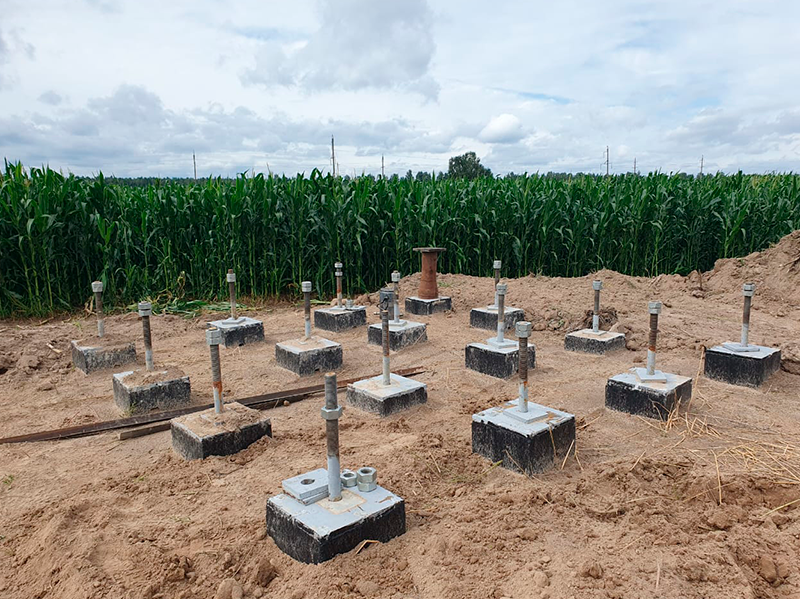

Сейсмоакустика (PIT)

Все виды испытаний

Сколько времени занимает испытание одной сваи?

Испытания вдавливающей нагрузкой – статический метод, требующий времени на стабилизацию деформаций на каждой ступени нагрузки. В среднем испытание одной сваи занимает от 6 до 72 часов непрерывной работы.

Необходимо также учитывать время на монтаж и демонтаж анкерного стенда (приблизительно одна смена).

Какова точность результатов?

Испытание на выдергивание – прямой натурный эксперимент, дающий эталонную точность (100 %). Кроме того, мы используем прогибомеры с ценой деления 0,01 мм, что позволяет нам фиксировать даже микроперемещения сваи в грунте.

Можно ли заменить этот метод на PDA?

Нет. Метод PDA (динамические испытания) работает на сжатие. Если по проекту свая испытывает выдергивающие нагрузки (ветер, сейсмика, всплытие), определить ее несущую способность можно только прямым статическим испытанием на выдергивание.

Какие типы свай можно испытывать?

Статической выдергивающей нагрузкой не испытывают бетонные составные сваи, железобетонные предварительно напряженные сваи без поперечного армирования, сваи с уширенной пятой (за исключением свай-РИТ, предназначенных для восприятия выдергивающих и знакопеременных нагрузок).

Сколько испытаний требует ГОСТ?

СП 24.13330 требует проверять не менее трех свай (или до 1 % от общего числа) на объектах КС-2 и минимум четыре сваи – на объектах КС-3. Для уникальных сооружений программа составляется индивидуально.

Какое оборудование вы используете?

Применяем специальные гидравлические домкраты (усилие до 200 тонн), систему стальных упорных балок и высокоточные датчики перемещений.

Имеет ли ваш отчет юридическую силу?

Да. У нас есть необходимые допуски СРО, все приборы поверены. Технический отчет с печатью принимается Стройнадзором, ГАСН и экспертизой. Мы несем юридическую ответственность за достоверность информации о несущей способности.

В каких регионах вы работаете?

Базируемся в Уфе, но мобильные бригады выезжают по всей РФ. Для удаленных объектов мы оптимизируем логистику: везем только высокоточное оборудование (домкраты, станцию), а балки арендуем или изготавливаем на месте.

Нужна ли специальная подготовка сваи?

Да, для бетонных свай: необходимо разбить оголовок и оголить продольную арматуру на длину 0,8-1,0 м для приварки тяги.

Что служит упором для домкрата?

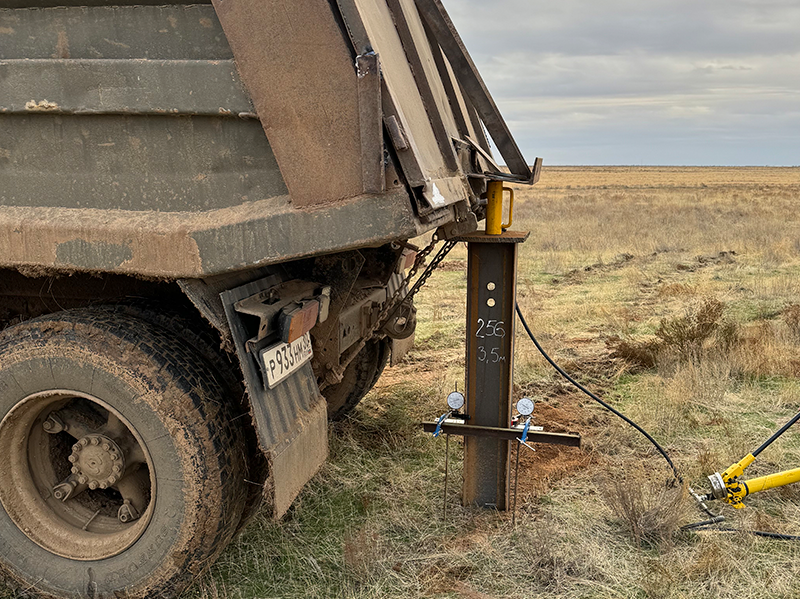

Реактивное усилие передается на систему балок, которые опираются либо на соседние сваи (анкерные), либо на специальные опоры, установленные на грунт на безопасном расстоянии (не менее 5d).
