Проектирование шпунтового ограждения котлована для складского комплекса
- рассчитали шпунтовое ограждение котлована с размерами: ширина – 17,5 м, длина – 25,5 м, глубина – до 7 м;
- выполнили подбор материалов для сооружения.

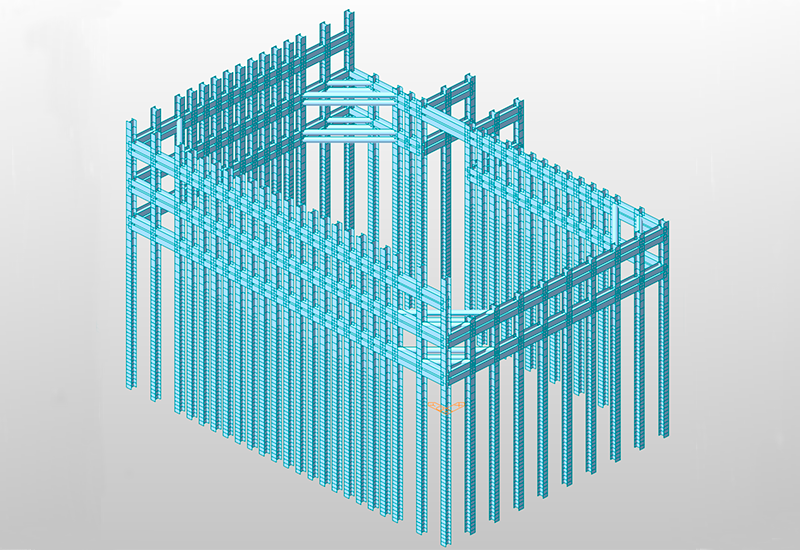

В соответствии с предложенным проектным решением элементы из двутавра 40К5 выполняются последовательно с шагом от 1,0 до 2,0 м. Двутавровые стойки устанавливаются в предварительно пробуренные лидерные скважины путем вибропогружения.
Шпунт удерживает борты котлована от осыпания с помощью забирки, для которой используются бревна диаметром 220-240 мм.
По высоте выполняются три ряда поясов из сдвоенной двутавровой балки с шагом 2,45 м, а для обеспечения устойчивости сооружения по углам, в уровне поясов, предусмотрены распорки из труб сечением 377х10 мм.

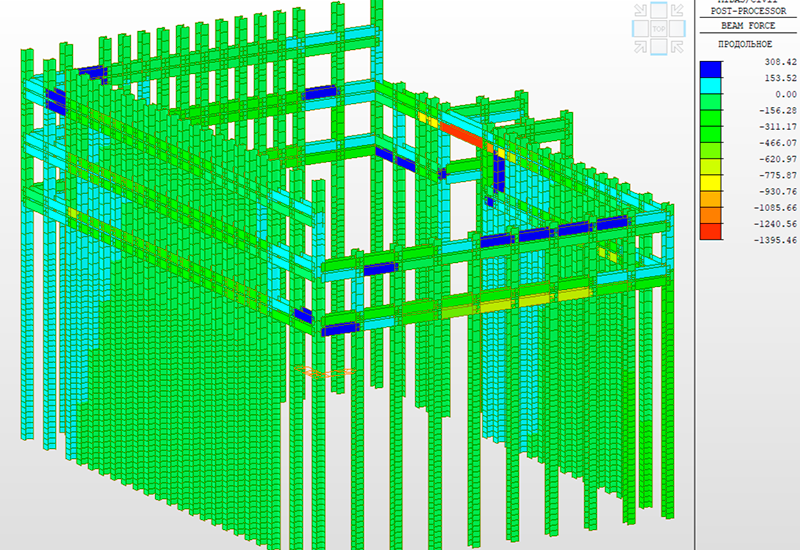

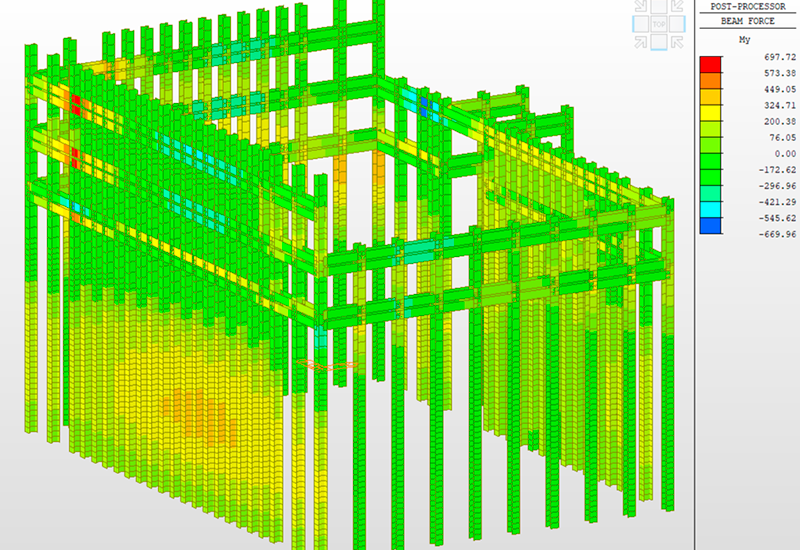

Для определения усилий в элементах специалисты компании использовали геотехнический программный комплекс Midas GTX, реализующий метод конечных элементов.
