Комплексные испытания буронабивных свай
- испытания грунтов буронабивными сваями при действии статической вдавливающей нагрузки;
- испытания на сплошность: определение длины и сплошности буронабивных свай.
Грунтовые условия площадки строительства
Основания свай – песок гравелистый, неоднородный, средней плотности, водонасыщенный (ИГЭ-2).
По степени опасности природных процессов территория оценивается как опасная: в зоне сезонного промерзания залегают сильнопучинистые пылеватые пески (ИГЭ-1) и мягкопластичные суглинки (ИГЭ-3).
Подготовка к испытаниям
- сечение – круглое, Ø 620 мм;
- длина – 13 м;
- глубина погружения – 12,55 м;
- марка бетона – В25 F150, W6;
- армирование пространственным каркасом.
Так как полевые испытания грунтов сваями проводились в феврале, для обогрева мерзлого грунта и обеспечения температуры не ниже +5ºC в зоне расположения измерительных приборов на весь период статических испытаний установили инвентарную палатку и тепловую пушку.

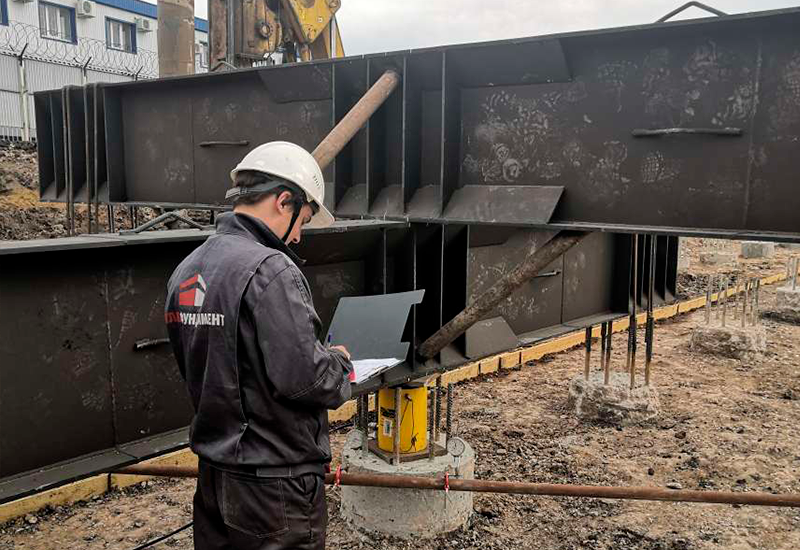

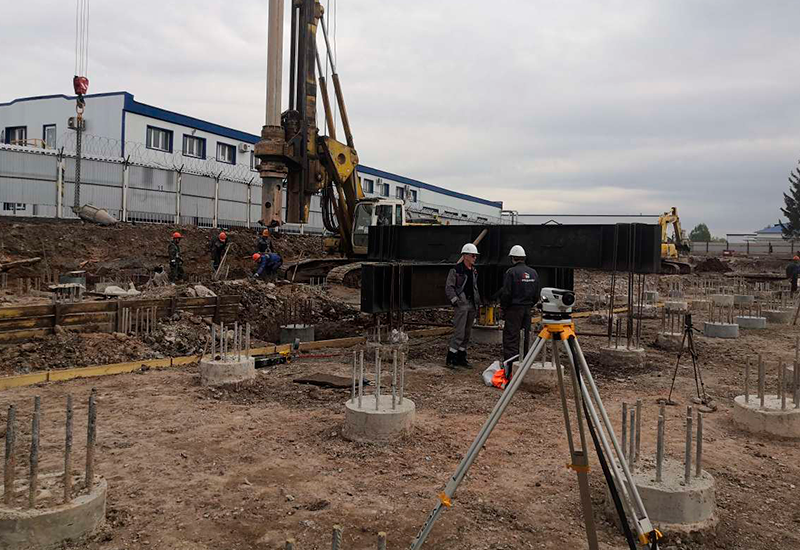

Опорной конструкцией для восприятия усилий при статических нагрузках служила установка с гидравлическим домкратом с системой балок и анкерным креплением. Индикаторы устанавливались на реперную систему из профильной трубы. Сплошность свай определялась прибором «СПЕКТР-2.0».
Ход и результаты испытаний свай статической вдавливающей нагрузкой
Ход и результаты испытаний буронабивных свай на сплошность

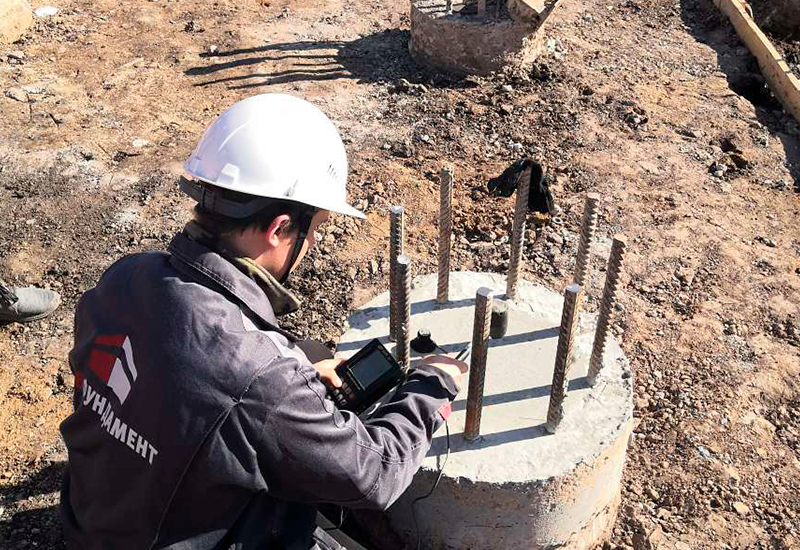

Определение длины и сплошности сваи выполнялось методом спектрального анализа собственных частот колебания сваи.
По голове сваи производилась серия ударов инвентарным молотком до получения однородных сигналов. В процессе камеральной обработки данных специалисты проанализировали графики сигнала.
Было установлено, что потеря энергии сигнала происходит в одной точке на глубине 12,9 м, что соответствует границе перехода от бетона к грунту. Так как по длине свай отсутствуют участки, где сигнал имеет характерные всплески, сплошность свай обеспечена.
Полученные данные оформлены в виде отчета и переданы заказчику для принятия дальнейших решений по объекту.
