Зарубежный опыт
применения винтовых свай


Изобретение винтовых свай

Начало истории свайного фундаментостроения положили обыкновенные деревянные сваи, которые применялись вплоть до конца 19 века. С течением времени сваи совершенствовались: материал становился более прочным, а для облегчения работы при забивке в твердый грунт стали применять «башмаки» из железа.

Настоящую революцию в этой области совершил инженер-строитель Александр Митчелл (1780 – 1868). В 1833 году он изобрел и запатентовал в Лондоне устройство, которое назвал «винтовая свая». С его помощью он планировал решить проблему строительства морских сооружений на слабых грунтах (песчаные рифы, террасы илистого грунта, устья рек).

С его помощью он планировал решить проблему строительства морских сооружений на слабых грунтах (песчаные рифы, террасы илистого грунта, устья рек).
Для своего изобретения Митчелл использовал новый способ погружения – завинчивание.
Первые винтовые сваи – металлические трубы с якорным винтом на конце – вкручивались в грунт силами людей и животных. Они вращали якорный шпиль – большое деревянное колесо.

Развитие технологии за рубежом

Изначально новые сваи применялись исключительно для постройки судовых причалов, но довольно скоро сфера их применения расширилась. В 1938 году с их помощью на нестабильном прибрежном грунте Темзы (Великобритания) был возведен маяк Мэплин Сэндс.

Архитектор и инженер Евгениус Берч (1818 – 1884) еще более расширил сферу применения винтовых свай, используя их для укрепления морских пирсов.

Благодаря экспансии Британской империи технология начала быстро распространяться по миру. С 1850-х по 1890-е годы только вдоль восточного побережья США и залива Мексики было построено более 100 маяков на винтовых сваях.

В 1900-1950 года популярность винтовых свай несколько снизилась – свои коррективы внесло бурное развитие механического сваебойного и бурового оборудования. Однако в последующие годы рейтинг свайно-винтовых фундаментов значительно возрос – они стали востребованы в сфере промышленного и крупного гражданского строительства. Исторически этот период времени соответствует реализации важных инфраструктурных проектов в Соединенных Штатах, в числе которых межгосударственная система шоссе, крупные плотины, электростанции, акведуки и линии электропередач. Вскоре свайно-винтовые фундаменты стали широко применяться и в сфере индивидуального жилищного строительства.
Большой вклад в развитие технологии на западе внесли такие ученые, как Perko H.A., Rao S.N., Prasad Y.V.S.N., Mitsch M.P., Clemence S.P., Hoyt R.M., Zhang D.J.Y, Weech C. N., Pack J. S. и другие.
По данным ISSMGE в 2010 году винтовые сваи занимали 11 % западного рынка, постепенно вытесняя забивные сваи, и их популярность продолжала расти. К 2021 году этот показатель достиг уже 21 %.
34 %
забивные сваи
21 %
винтовые сваи
45 %
буронабивные сваи большого и малого диаметров

Различия в отечественном и западном походе к технологии

Западные разработчики изначально стремились повысить несущую способность винтовой сваи, поэтому, прежде всего, увеличивали количество и диаметр лопастей. Это позволяло обеспечить надлежащее восприятие проектных нагрузок, при меньшем увеличении расхода металла.
Отечественные ученые большое внимание уделяли простоте и скорости завинчивания, поэтому для достижения необходимой несущей способности им приходилось увеличивать диаметр ствола, что существенно увеличивало материалоемкость. К примеру, известен случай применения винтовых свай со стволом диаметром 1,02 м и длиной 36 м, диаметр лопасти которых составил 2,2 м. Они были применены в качестве фундамента моста через Днестр.

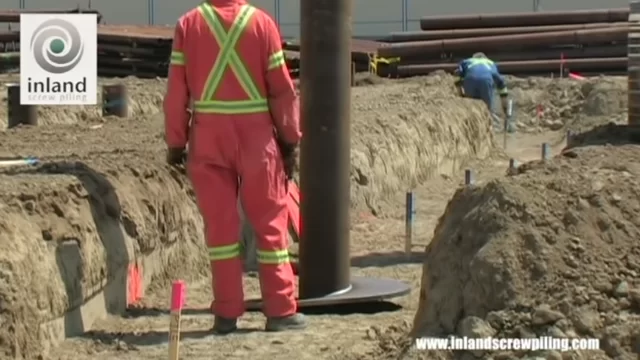

Inland Screw Piling Ltd.
Inland Screw Piling Ltd.
Канада, Коулдейл (Южная Альберта)
Более 40 лет занимается производством и более 20 лет выполняет монтаж в сфере строительства фундаментов на анкерах и винтовых сваях. Опыт компании востребован в коммунальном хозяйстве, тяжелой промышленности и коммерческом строительстве.

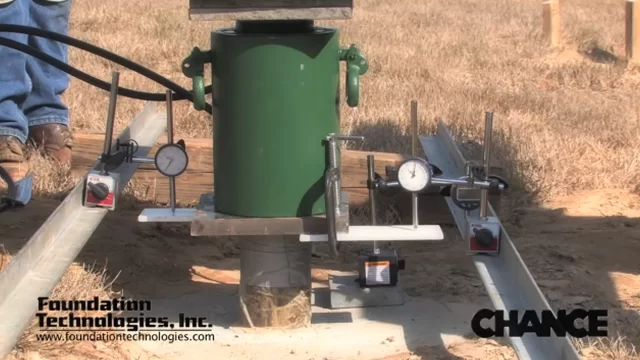

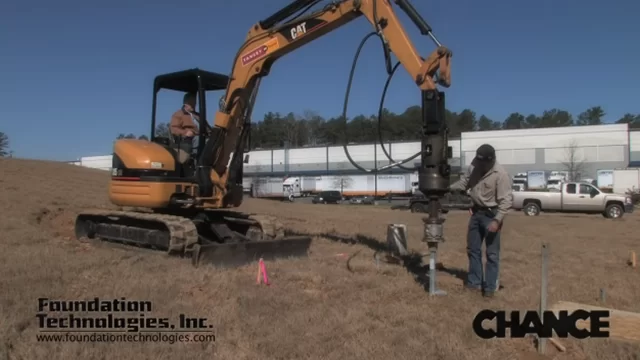

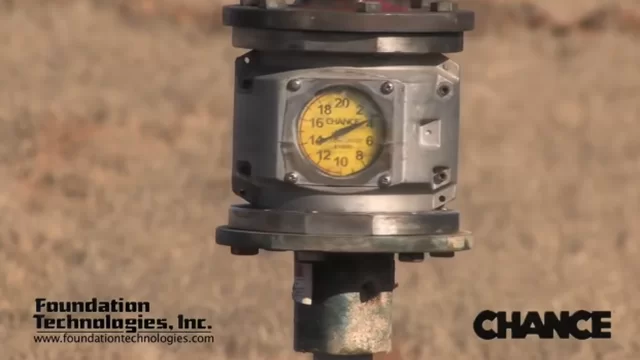

FoundationTechnologies Inc.
FoundationTechnologies Inc.
США, Лоренсвил (Джорджия)
Компания основана в 1986 году. Крупнейший поставщик винтовых свай и анкерных креплений на юго-востоке США. Работает на государственных, тяжелых гражданских, промышленных, коммерческих и жилых строительных рынках.

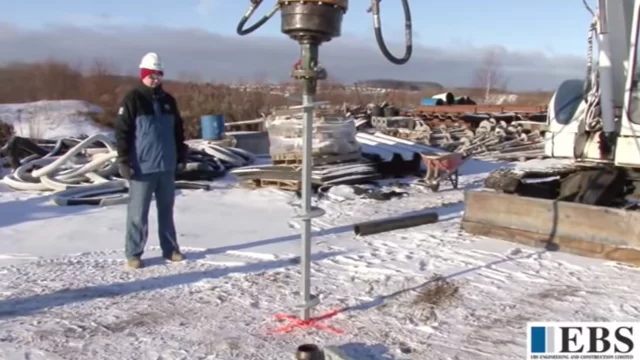

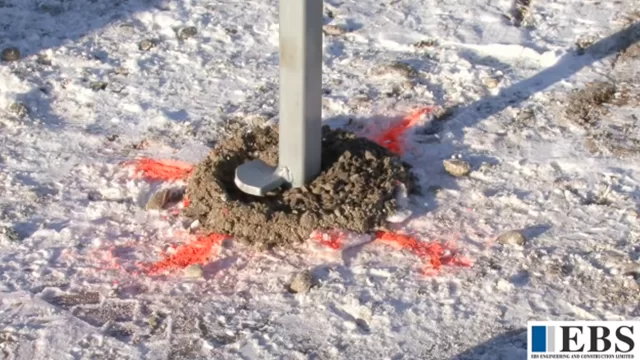

EBS Geostructural Inc.
EBS Geostructural Inc.
Канада, Бреслау (Онтарио)
Компания реализовала более 2000 проектов. Занимается строительством фундаментов глубокого заложения, специализируется на проектировании и установке винтовых свай и микросвай, а также укреплении существующих фундаментов.

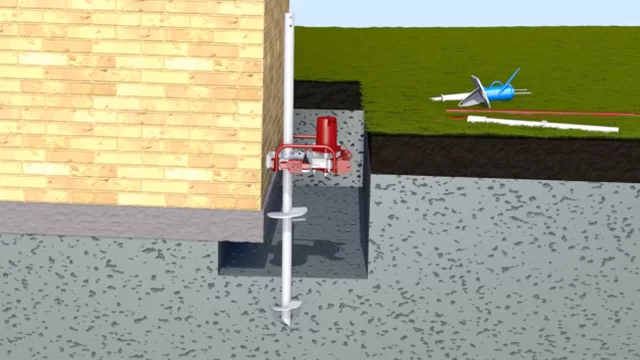

Autoguide Equipment Ltd
Autoguide Equipment Ltd
Великобритания, Калне (Уилтшир)
Была основана в 1977 году. Предлагает решения для фундаментов из винтовых свай, используемых для строительства среди древесных корней, установки солнечных панелей, ветротурбинных установок и т.д.

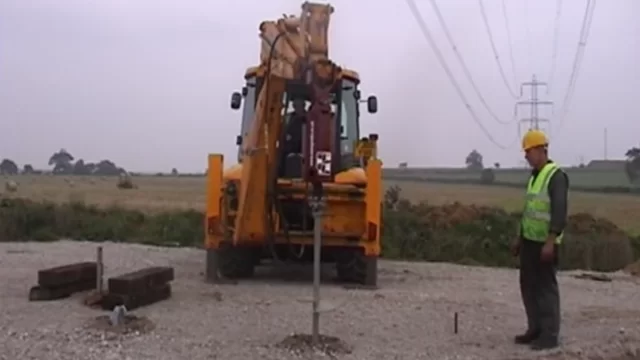

ABC Anchors
ABC Anchors
Великобритания, Хеддингтон (Уилтшир)
Компания основана в 1999 году для производства винтовых свай по лицензии в Великобритании. Поставляет сваи для ремонта существующих фундаментов и установки новых, в т.ч. для панелей солнечных батарей, ветровых турбин и др.

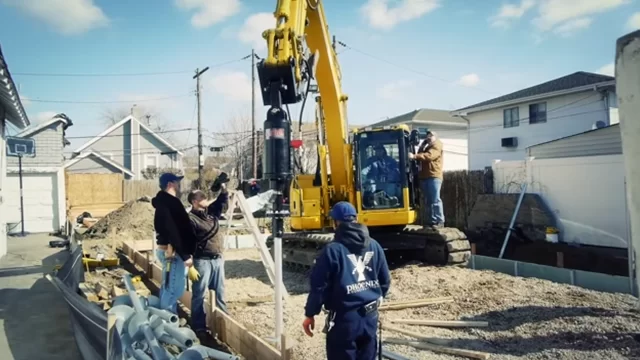

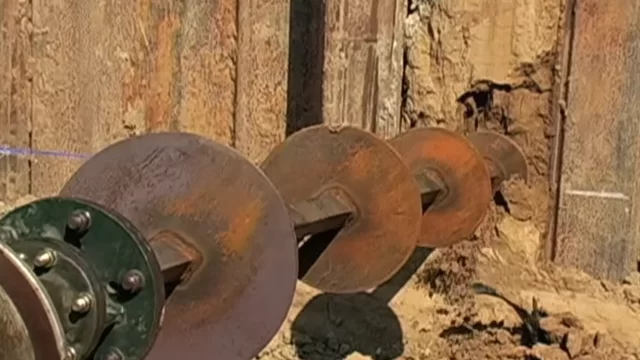

PierTech Systems
PierTech Systems
США, Честерфилд (Миссури)
Компания производит винтовые сваи с круглым и квадратным сечением по запатентованной технологии, а также оборудование и дополнительные детали для винтовых свай. Сваи применяются в частном и промышленном строительстве.
FoundationTechnologies Inc.
FoundationTechnologies Inc.
США, Лоренсвил (Джорджия)
Компания основана в 1986 году. Крупнейший поставщик винтовых свай и анкерных креплений на юго-востоке США. Работает на государственных, тяжелых гражданских, промышленных, коммерческих и жилых строительных рынках.

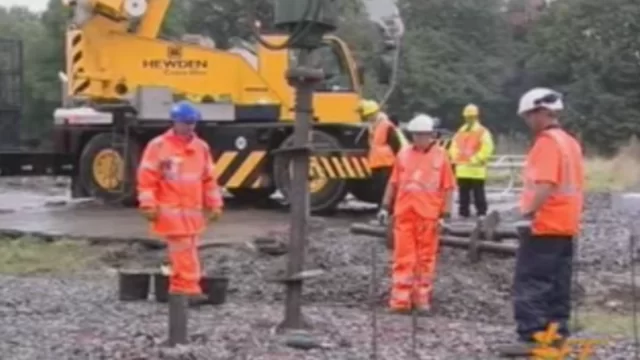

ScrewFast Foundations LTD, Великобритания
ScrewFast Foundations LTD, Великобритания
Сент-Олбанс (Хартфордшир)
Компания основана в 2000 году, одна из первых представила сваи большого диаметра на рынке Великобритании. Проектирует, изготавливает, устанавливает винтовые сваи и стальные фундаменты, проводит геологические изыскания и испытания.
FoundationTechnologies Inc.
FoundationTechnologies Inc.
США, Лоренсвил (Джорджия)
Компания основана в 1986 году. Крупнейший поставщик винтовых свай и анкерных креплений на юго-востоке США. Работает на государственных, тяжелых гражданских, промышленных, коммерческих и жилых строительных рынках.

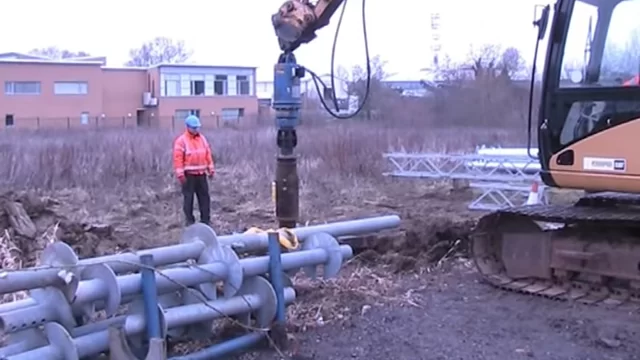

Francis & Lewis International Limited
Francis & Lewis International Limited
Великобритания, Кведжли (Глостершир)
Компания более 70 лет занимается проектированием и изготовлением стальных конструкций, в т.ч. винтовых свай. Работает на рынках телекоммуникационного, железнодорожного, автомобильного, ядерного и ветроэнергетического строительства.
PierTech Systems
PierTech Systems
США, Честерфилд (Миссури)
Компания производит винтовые сваи с круглым и квадратным сечением по запатентованной технологии, а также оборудование и дополнительные детали для винтовых свай. Сваи применяются в частном и промышленном строительстве.
EBS Geostructural Inc.
EBS Geostructural Inc.
Канада, Бреслау (Онтарио)
Компания реализовала более 2000 проектов. Занимается строительством фундаментов глубокого заложения, специализируется на проектировании и установке винтовых свай и микросвай, а также укреплении существующих фундаментов.
