Строительство фундамента на винтовых сваях
для деревянного дома в Самаре

Большой опыт строительства фундаментов для деревянных домов надежность, экономия до 25 %
и быстрый монтаж. Обязательные геологические изыскания для точного расчета.
Наш научный подход — залог долговечности вашего дома.

Почему доверить ГК «ГлавФундамент» строительство фундамента каркасного дома в Самаре – лучшее решение?

Мы всегда предлагаем выбор из нескольких вариантов. При этом гарантируем надежность даже самого экономичного из них. Вам остается только определить срок службы фундамента.

Обязательные геологические изыскания грунта

В соответствии с федеральным законом № 384-ФЗ от 30.12.2009, мы проводим геологические изыскания для всех объектов. Исследования определяют несущую способность и коррозионную агрессивность грунта, уровень грунтовых вод. Эти данные необходимы для точного расчета надежного фундамента.

Подробнее

Гарантия от производителя 50 и более лет

Клиент сам определяет срок службы фундамента — от 25 до 75 лет. Для этого у нас есть ряд технических решений разной стоимости, от эконом- до премиум-класса, полностью соответствующих ГОСТам и гарантирующих высокую безопасность.

Подробнее

Монтаж за 1-2 дня под ключ

Все строительные работы выполняют специалисты, прошедшие аттестацию. Кроме того, каждому клиенту дарим Технологическую карту – понятную инструкцию по строительству фундамента. В ней детально описаны все этапы работ, есть информация о допусках по отклонениям, а также полный перечень документов, которые должна предоставить монтажная бригада.

Экономия до 25% без ущерба качеству

Как научно-исследовательская организация, любые технические решения мы разрабатываем, опираясь на передовые методы проектирования, а также широко используем результаты собственных исследований и собственные научные разработки.

Быстрый расчет стоимости онлайн

С помощью нашего сервиса вы можете выполнить быстрый расчет предварительной стоимости онлайн. Уточните информацию о деревянном доме (размер, этажность) и о грунтовых условиях площадки строительства, чтобы получить предствление о ценах на фундаменты из винтовых свай в вашем регионе.

Почему геологические изыскания грунта обязательны перед строительством фундамента

Изучение грунтовых условий – это не прихоть строительных компаний. Это обязательное требование федерального закона «Технический регламент о безопасности зданий и сооружений» от 30.12.2009 N 384-ФЗ, согласно которому при проектировании фундаментов любых объектов необходимо учитывать информацию о грунтах. Нарушая это требование, застройщик и клиент нарушают закон.

Компания может дать гарантию на несущую способность фундамента только в том случае, если заказчик предоставил необходимый минимум информации о геологических условиях участка.

Разные условия залегания грунтов, потенциально опасные участки (плывуны, торфяники) можно выявить только в процессе исследований (пробное завинчивание такой информации не дает).

Если проигнорировать грунты на этапе проектирования и строительства, впоследствии это может привести к возникновению трещин, кренов, а также повреждениям или полному выходу из строя инженерных сетей.

Почему геологические исследования?

Мы тоже делали пробное завинчивание и бурение (экспресс-геологию). И на собственном опыте убедились: если строить фундамент...

90%

случаев обернется переплатой за запас прочности

...без знания о

физико-механических

свойствах грунтов

10%

случаев обернется переплатой за ремонт фундамента

Что мы определяем при
геологических изысканиях:

рельеф участка (наличие перепада высот и т.п.). На участках с уклоном используются сваи разной длины, что повзоляет отказаться от работ по выравниванию участка;
тип грунта (глина, соглинок, песок, супесь и др.), его структуру и свойства (физико-механические, химические), которые позволяют рассчитать срок службы фундамента, а также дать гарантию на его несущую способность;
коррозионную агрессивность грунтов. Это необходимо, чтобы подобрать оптимальную толщину стенки ствола и лопастей винтовых свай, а также марку стали (покрытие свай обеспечивает лишь дополнительную защиту и не учитывается в расчетах);
уровень грунтовых вод (УГВ). В верхних слоях грунта также может присутствовать верховодка, которая появляется только в водообильные сезоны;
оптимальный тип и глубину заложения фундамента. Бывают случаи, когда по результатам исследований мы рекомендуем нашим клиентам отказаться от свайно-винтового фундамента в пользу бетонного ленточного или даже плитного.

Почему винтовые сваи — лучший выбор для деревянного дома

Винтовые сваи — оптимальное решение для деревянного дома. Прежде всего, технологию отличает простота и скорость монтажа: погружение занимает 1-3 дня, не нужно выравнивать участок, копать траншеи, устраивать опалубку и т.д. Работы можно выполнять в любой сезон, даже зимой.

Ставить сруб можно сразу, не нужно ждать усадки фундамента. Более того, иногда можно отказаться даже от обвязки, уложив первый венец дома сразу на оголовки. В сочетании с отказом от бетонных работ это делает свайно-винтовой фундамент наиболее выгодным решением с точки зрения как временных, так и финансовых затрат.

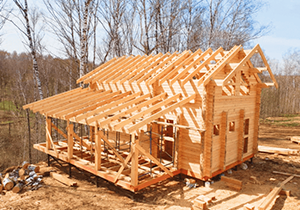

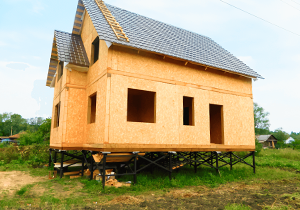

Для каркасного дома

Можно установить на сваи с диаметром ствола от 89 мм. Толщина стенки ствола и лопастей, а также их количество и конфигурация определяются расчетом.

Идеальное соотношение цены и качества.
Быстрый монтаж и отсутствие усадки фундамента ускорит строительство дома.

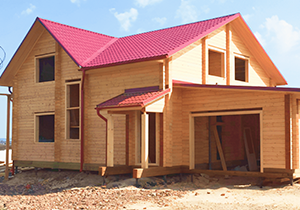

Свайный фундамент для дома из бруса

Подходят сваи с диаметром ствола 89 и 108 мм. Параметры свай рассчитываются на основании информации о грунтах и о нагрузках от здания.

Винтовые сваи для дома из бруса обеспечивают равномерное распределение нагрузки.
Правильные сваи под дом из бруса защищают сруб от деформаций.

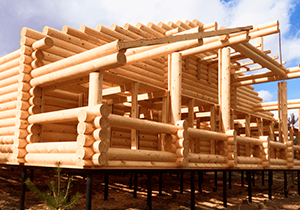

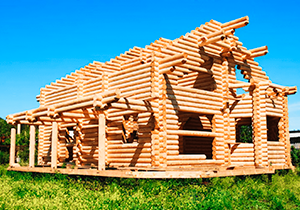

Фундамент для дома из бревна

Устанавливают на сваи со стволом 89 или 108 мм. Нижний венец дома можно укладывать прямо на оголовки, если высота ростверка составляет 500 мм.

Фундамент для дома из бревна подходит для участков на склонах, монтаж выполняется без земляных работ.
Возможность ремонта и усиления.

Какие винтовые сваи мы используем для деревянных домов

Качество винтовых свай ГК «ГлавФундамент» обеспечивается высоким качеством сырья, наличием на производстве сертифицированного оборудования и квалифицированного персонала, а также контролем на всех этапах изготовления продукции, который осуществяет Служба технического надзора.

Мы изготавливаем винтвоые сваи в соответствии с ГОСТ Р 59106 «Сваи стальные винтовые. Технические условия» и ТУ 25.11.23-007-26812735-2024 (взамен ТУ 25.11.23-004-20882284-2017).

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	57
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	3-5
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	2 000-4 500
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	120-250 / 4-6
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	15 / 2-5
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-3
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст3, Ст20
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 1 до 1,5 тонн

от 1250

цена сваи, ₽/шт.

от 950

стоимость монтажа, ₽/шт.

от 2200

цена под ключ

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	76
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	3-6
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	2 000-5 000
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	150-300 / 4-6
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	15 / 2-5
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-3
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст3, Ст20
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 2 до 3 тонн

от 1650

цена сваи, ₽/шт.

от 1100

стоимость монтажа, ₽/шт.

от 2750

цена под ключ

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	89
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	3-8
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	2 500-5 000
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	250-350 / 6-8
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	20 / 2,5-5
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-4
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст3, Ст20
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 4 до 7 тонн

от 2390

цена сваи, ₽/шт.

от 1200

стоимость монтажа, ₽/шт.

от 3590

цена под ключ

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	108 (102)
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	3,5-8
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	2 500-6 000
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	250-450 / 6-10
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	25 / 2,5-5
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-4
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст3, Ст20, 30 ХМА
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 8 до 10 тонн

от 2860

цена сваи, ₽/шт.

от 1350

стоимость монтажа, ₽/шт.

от 4210

цена под ключ

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	133
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	4-8
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	3 000-7 000
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	300-550 / 6-10
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	30 / 2,5-5
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-4
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст3, Ст20, 09Г2С
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 11 до 15 тонн

от 3900

цена сваи, ₽/шт.

от 1500

стоимость монтажа, ₽/шт.

от 5400

цена под ключ

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	159 (168)
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	4-10
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	3 000-12 000
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	350-650 / 6-12
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	30 / 3-5
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-5
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст20, 09Г2С
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 16 до 20 тонн

от 5190

цена сваи, ₽/шт.

от 1950

стоимость монтажа, ₽/шт.

от 7140

цена под ключ

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	219
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	5-12
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	3 000-12 000
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	400-850 / 6-12
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	40 / 3-6
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-5
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст20, 09Г2С
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 18 до 45 тонн

от 8210

цена сваи, ₽/шт.

от 3150

стоимость монтажа, ₽/шт.

от 11360

цена под ключ

Параметры	Основания для назначения	Часто используют
Диаметр ствола, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности, устойчивости.	325
Толщина стенки ствола сваи, мм	Данные о коррозионной агрессивности грунтов (КАГ); требования к жесткости, прочности.	6-12
Длина сваи, мм	Показатели расчетной глубины промерзания; несущая способность основания.	3 000-12 000
Диаметр/толщина лопасти (для широколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	500-850 / 8-14
Ширина/количество витков лопасти (для узколопастных свай)	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	40-60 / 3,5-6
Количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.	1-5
Конфигурация лопастей	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.	для текучих, текучепластичных, мягкопластичных грунтов; для тугопластичных, полутвердых; для твердых грунтов.
Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.	Ст20, 09Г2С
Несущая способность (нагрузка на сваю)	Зависит от геологических условий площадки строительства	в среднем от 20 до 60 тонн

от 12960

цена сваи, ₽/шт.

от 4940

стоимость монтажа, ₽/шт.

от 17900

цена под ключ

Дополнительные работы и материалы

Товар в наличии

Оголовок винтовой сваи

От 345 ₽

КУПИТЬ

Товар в наличии

Удлинитель винтовой сваи

От 790 ₽

КУПИТЬ

Товар в наличии

ЭСБН для винтовой сваи

От 430 ₽

КУПИТЬ

Из чего состоит винтовая свая

Винтовая свая – свая, погружаемая в грунт методом завинчивания в сочетании с вдавливанием (ГОСТ Р 59106-2020). В процессе эксплуатации передает нагрузки от сооружения на грунты в основании фундамента. Конструктивно состоит из:

трубчатого металлического ствола;
винтовых несущих лопастей или многовитковых спиралей, размещенных на наконечники или по длине ствола;
сварного или литого наконечника, как правило, конусной формы.

Подробнее

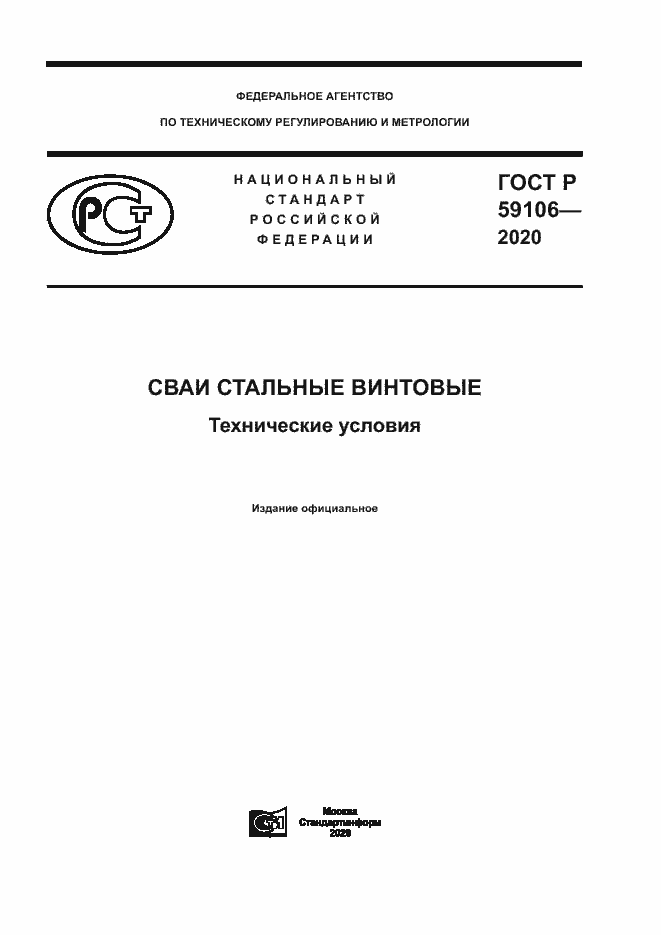

ГОСТ 59106 «Сваи винтовые стальные. Технические условия»

Этапы строительства фундамента на винтовых сваях в Самаре

Строительство фундамента из винтовых свай - это не только процесс их погружения и последующей обвязки ростверком. Это также геологические исследования, которые обязательно должны предшествовать подготовке схемы свайного поля, а также все контрольные мероприятия, которые должны предшествовать сдаче объекта.

Этап 1. Во время геологических исследований специалисты определяют физико-механические свойства грунтов и их коррозионную агрессивность. Это позволяет дать рекомендации по типу и глубине заложения фундамента.

Этап 2. Учет разных величин нагрузок, которые будут в будущем воздействовать на фундаментную конструкцию позволит добиться равномерного распределения запаса прочности по всему фундаменту и увеличит срок его службы.

Строительство фундамента начинается с подвоза и выгрузки на участке винтовых свай.

Этап 3. Для осуществления привязки свайного поля к местности определяются места, в которых впоследствии будут установлены две угловые сваи, расположенные на одной оси фундамента. Их привязывают к границам земельного участка по трем точкам.

Этап 4. В точке установки выкапывается приямок по диаметру лопасти, как правило, на глубину 300-400 миллиметров, а зимой – на глубину промерзания грунта.

Свая ставится строго вертикально в приямок. Выкопанный грунт из приямка засыпается обратно и утрамбовывается.

В технологическое отверстие вставляется палец. На него с двух сторон надеваются рычаги.

Во время завинчивания важно обеспечить строгую вертикальность установки. Добиться этого можно путем выравнивания сваи до вертикального положения по двум магнитным уровням, прикрепленным к стволу.

После установки двух «базовых» свай с помощью двух рулеток вымеряется местоположение третьей (угловой): для этого одна рулетка растягивается от первой на длину стороны фундамента, вторая – от второй на длину диагонали фундамента. В месте их пересечения за

По аналогии завинчивается четвертая свая. Допустимым считается отклонение размеров диагоналей до 100 мм (при условии, что установка производится в сложных грунтовых условиях).

По периметру свайного поля натягивается шпагат (нельзя допускать ни малейшего провисания). С помощью маркера и рулеток на шпагате отмечаются точки установки. По этим точкам закручиваются сваи по периметру.

Натягивается шпагат внутри свайного поля и закручиваются оставшиеся сваи. Сваи завинчиваются на глубину, предусмотренную проектной документацией, в соответствии с которой нижняя лопасть должна находиться ниже нормативного уровня промерзания грунта.

Этап 5. В соответствии с требованиями СП 24.13330.2011 «Свайные фундаменты» в рамках контроля качества производимых работ после установки всех свай необходимо подтвердить их несущую способность, принятую в расчетах. Для этого используется методика произво

Этап 6. Когда все сваи установлены, с помощью водного или лазерного уровня, либо нивелира выставляются отметки, по которым свайное поле выравнивается в горизонтальной плоскости.

Происходит это путем срезки участков с технологическими отверстиями.

Этап 7. В стволы при помощи воронки (например, дорожного конуса) заливается бетонный или песчано-цементный раствор (при низких температурах – с добавлением противоморозной жидкости), либо засыпается сухая ПЦС.

Заполнение канала ствола винтовой сваи повышает жесткость элементов, увеличивает местную устойчивость стенок и глушит вибрации, а также исключает развитие коррозионных процессов на внутренней поверхности ствола.

Какой бы вариант заполнения вы ни выбрали, нужно провести уплотнение арматурой методом «штыкования».

Этап 8. На сваи устанавливаются оголовки для крепления нижней обвязки дома, которые выравниваются по натянутому шпагату и привариваются по уровню.

Этап 9. Когда работы по установке закончены, сварные швы очищаются от шлака, сваи отмываются от бетонного раствора, а фундаментная конструкция полностью прокрашивается антикоррозийным покрытием.

Этап 10. Готовое свайное поле

Этап 1. Во время геологических исследований специалисты определяют физико-механические свойства грунтов и их коррозионную агрессивность. Это позволяет дать рекомендации по типу и глубине заложения фундамента.

Этап 2. Учет разных величин нагрузок, которые будут в будущем воздействовать на фундаментную конструкцию позволит добиться равномерного распределения запаса прочности по всему фундаменту и увеличит срок его службы.

Строительство фундамента начинается с подвоза и выгрузки на участке винтовых свай.

Этап 3. Для осуществления привязки свайного поля к местности определяются места, в которых впоследствии будут установлены две угловые сваи, расположенные на одной оси фундамента. Их привязывают к границам земельного участка по трем точкам.

Этап 4. В точке установки выкапывается приямок по диаметру лопасти, как правило, на глубину 300-400 миллиметров, а зимой – на глубину промерзания грунта.

Свая ставится строго вертикально в приямок. Выкопанный грунт из приямка засыпается обратно и утрамбовывается.

В технологическое отверстие вставляется палец. На него с двух сторон надеваются рычаги.

Во время завинчивания важно обеспечить строгую вертикальность установки. Добиться этого можно путем выравнивания сваи до вертикального положения по двум магнитным уровням, прикрепленным к стволу.

После установки двух «базовых» свай с помощью двух рулеток вымеряется местоположение третьей (угловой): для этого одна рулетка растягивается от первой на длину стороны фундамента, вторая – от второй на длину диагонали фундамента. В месте их пересечения за

По аналогии завинчивается четвертая свая. Допустимым считается отклонение размеров диагоналей до 100 мм (при условии, что установка производится в сложных грунтовых условиях).

По периметру свайного поля натягивается шпагат (нельзя допускать ни малейшего провисания). С помощью маркера и рулеток на шпагате отмечаются точки установки. По этим точкам закручиваются сваи по периметру.

Натягивается шпагат внутри свайного поля и закручиваются оставшиеся сваи. Сваи завинчиваются на глубину, предусмотренную проектной документацией, в соответствии с которой нижняя лопасть должна находиться ниже нормативного уровня промерзания грунта.

Этап 5. В соответствии с требованиями СП 24.13330.2011 «Свайные фундаменты» в рамках контроля качества производимых работ после установки всех свай необходимо подтвердить их несущую способность, принятую в расчетах. Для этого используется методика произво

Этап 6. Когда все сваи установлены, с помощью водного или лазерного уровня, либо нивелира выставляются отметки, по которым свайное поле выравнивается в горизонтальной плоскости.

Происходит это путем срезки участков с технологическими отверстиями.

Этап 7. В стволы при помощи воронки (например, дорожного конуса) заливается бетонный или песчано-цементный раствор (при низких температурах – с добавлением противоморозной жидкости), либо засыпается сухая ПЦС.

Заполнение канала ствола винтовой сваи повышает жесткость элементов, увеличивает местную устойчивость стенок и глушит вибрации, а также исключает развитие коррозионных процессов на внутренней поверхности ствола.

Какой бы вариант заполнения вы ни выбрали, нужно провести уплотнение арматурой методом «штыкования».

Этап 8. На сваи устанавливаются оголовки для крепления нижней обвязки дома, которые выравниваются по натянутому шпагату и привариваются по уровню.

Этап 9. Когда работы по установке закончены, сварные швы очищаются от шлака, сваи отмываются от бетонного раствора, а фундаментная конструкция полностью прокрашивается антикоррозийным покрытием.

На каких грунтах работают винтовые сваи

Для выбора оптимального типа фундамента необходимо учитывать данные о грунтах. Важно не только определить тип грунта (песчаный, глинистый, супесчаный, суглинистый, болотистый и так далее), но и получить информацию о его физико-механических и химических свойствах. Эти параметры существенно влияют на способность фундамента выдерживать проектные нагрузки и определяют его долговечность.

Песчаные грунты Глинистые грунты Торфяные и болотистые

Скалистые и каменистые Многолетнемерзлые При высоком уровне грунтовых вод

Преимущества работы с ГК «ГлавФундамент»

Обязательная геология

Вне зависимости от типа объекта проводим геологические исследования (требование федерального закона № 384-ФЗ от 30.12.2009). Используем методику, адаптированную для малоэтажного строительства.

Гарантия 50, 75 и более лет

Даем каждому клиенту возможность самостоятельно определить период эксплуатации, а значит, стоимость будущего фундамента. Обеспечиваем надежность выбранного решения и даем гарантию на весь срок службы.

Более 50 000 выполненных объектов

За годы работы компания построила более 50 тысяч фундаментов на винтовых сваях на территории РФ и стран СНГ. Многократно сотрудничала с ПАО «Газпром», ОАО «РЖД», ПАО «НК «Роснефть» и другими.

Квалифицированные специалисты

Все специалисты СМУ проходят обязательную аттестацию. При заключении договора каждому клиенту предоставляется технологическая карта, позволяющая отслеживать весь процесс строительства.

Прозрачная смета

В нашем коммерческом предложении детально расписаны все затраты на строительство фундамента без скрытых доплат. Мы также предлагаем несколько вариантов стоимости для разных сроков службы.

Собственное производство

Все винтовые сваи изготавливаются на собственных производственных площадках в строгом соответствии с ГОСТ Р 59106 «Сваи стальные винтовые. Технические условия» или ТУ 25.11.23-007-26812735-2024.

Контроль на каждом этапе

Собственная Служба технадзора осуществляет независимый контроль над производством винтовых свай и строительством фундаментов на их основе, начиная с контроля качества сырья, заканчивая сдачей объекта.

Бесплатная консультация

Каждый наш специалист может подробно проконсультировать вас по всем вопросам, связанным с технологией строительства из винтовых свай, а также рассчитать предварительную стоимость будущего фундамента.

Наша цель – разработка надежных и одновременно экономически эффективных решений для объектов любого уровня сложности. Поэтому областью наших научных интересов являются вопросы взаимодействия фундаментов и оснований. Такой подход позволяет нашим клиентам экономить не менее 20-25 % на строительстве фундамента без ущерба для качества.

Свидетельство о допуске к работам по подготовке проектной документации, которые оказывают влияние на безопасность объектов капитального строительства

Свидетельство о допуске к работам в области инженерных изысканий, которые оказывают влияние на безопасность объектов капитального строительства

Выписка из реестра Ассоциации саморегулируемой организации работодателей «Союз строителей Республики Башкортостан»

Сколько стоит фундамент на винтовых сваях для деревянного дома в Самаре

Что входит в стоимость
фундамента под ключ?

геологические исследования на глубину 4-6 метров (не менее трех точек) по ГОСТ Р ИСО 22476-2 «Геотехнические исследования и испытания. Испытания полевые»;
расчет параметров свай и разработка свайного поля;
винтовые сваи и оголовки;
доставка на объект;
завинчивание свай с обязательынм контролем крутящего момента;
обрезка свай по уровню;
бетонирование ствола;
монтаж оголовков;
обвязка брусом или бревном;
сопроводительная документация;
гарантия на срок, обозначенный заказчиком.

Пример КП

Каркасный дом 6х6 м

под ключ с геологией

От 84 000 ₽

От 9 свай диаметром 89 мм
Длина свай от 2,5 метров
Геологические исследования
Проектирование
Монтаж за 1 день

Рассчитать стоимость

Дом из бруса 8х8 м

под ключ с геологией

От 153 000 ₽

От 16 свай диаметром 89-108 мм
Длина свай от 2,5 метров
Геологические исследования
Проектирование
Обвязка брусом

Рассчитать стоимость

Дом из бревна 10х10 м, 2 этажа

под ключ с геологией

От 214 000 ₽

От 20 свай диаметром 89-108 мм
Длина свай от 2,5 метров
Геологические исследования
Проектирование
Обвязка бревном

Рассчитать стоимость

Цена сформирована исходя из стоимости аналогичных договоров, заключенных в период 2014-2025 гг., а также расстояния между винтовыми сваями, равного трем метрам. Окончательная цена будет определена после предоставления данных:

статического зондирования грунтов (ГОСТ Р ИСО 22476-2 «Геотехнические исследования и испытания. Испытания полевые»);
коррозионной агрессивности грунтов;
о нагрузках на основание, плана сооружения;
о климатическом районе строительства и т.д.

Портфолио выполненных работ

Компания «ГлавФундамент» более 10 лет успешно осуществляет свою деятельность на строительном рынке Российской Федерации и стран ближнего зарубежья. За прошедшие годы специалисты компании построили более 50 тысяч фундаментов на винтовых сваях. Официальные представительства компании действуют в 25 регионах РФ, также прекрасно развита диллерская сеть.

Каркасный дом 8х12

Количество свай

20
Грунты

Тугопластичные
Коррозионная агрессивность

Высокая
Срок монтажа

1 день

Коттедж с мансардой 8х10

Количество свай

26
Грунты

Текучепластичные
Коррозионная агрессивность

Низкая
Срок монтажа

1 день

Дом из кирпича 8х12

Количество свай

39
Грунты

Мягкопластичные
Коррозионная агрессивность

Средняя
Срок монтажа

1 день

Примеры работ

Контактная информация

Ваш город: Самара

ул. Некрасовская, д. 22, оф. 1

samara@glavfundament.ru

Отдел продаж 8 965 924-32-40 (доб. 2)

Заказать звонок

Пн. - Пт. с 09:00 до 18:00

Отзывы

Оставить отзыв

Менеджер по продажам

Муртазина Лилия Рафаэлевна

Менеджер по продажам

Иванова Адель Ришатовна

Обязательно ли проводить геологические изыскания?

Геологические изыскания являются обязательными по ряду причин.

Во-первых, в соответствии с требованиями федерального закона «Технический регламент о безопасности зданий и сооружений» от 30.12.2009 N 384-ФЗ проект любого здания или сооружения должен учитывать информацию о грунтовых условиях.

Во-вторых, геология позволяет определить оптимальный тип и глубину заложения фундамента, а также отдельные характеристики фундамента, например, толщину металла для винтовых свай.

В-третьих, именно информация о грунтах позволяет дать гарантию на несущую способность фундамента, а значит, и на все сооружение.

Подробнее

Сколько служат винтовые сваи?

Срок службы винтовых свай зависит прежде всего от толщины стенки ствола:

10 лет – от 3,5 до 4 мм;
25 лет – от 4,5 до 5 мм;
50 лет – от 5,5 до 6,5 мм;
75 лет – от 6,5 до 8 мм и т.д.

Чтобы правильно подобрать толщину стенки необходимо провести замер коррозионной агрессивности грунтов на участке.

Подробнее

Можно ли строить дома сразу же после монтажа свай?

Фундаменту из винтовых свай не требуется время для отстаивания и набора прочности Он сразу готов к восприятию нагрузок, предусмотренных проектом.

Подходят ли винтовые сваи для дома из бруса?

Свайно-винтовой фундамент – прекрасное решение для дома из бруса. Простота монтажа (сваи можно установить без земляных работ за 1-3 дня), всесезонность, возможность экономии без ущерба для качества (обеспечивает равномерное распределение нагрузок от здания по основанию) – это только некоторые преимущества винтовых свай.

На каких грунтах нельзя использовать винтовые сваи?

Винтовые сваи можно установить в грунты:

дисперсные связные (глина, суглинок, супесь);
дисперсные несвязные (песок, щебень);
полускальные;
многолетнемерзлые.

В отдельных случаях может потребоваться, к примеру, лидерное бурение.

Сколько длится монтаж фундамента?

Как правило, установка винтовых свай занимает 1-2 дня. Все зависит от объема работ, а также от выбранного способа монтажа (ручной, редукторный или механический).

Однако нужно понимать, что погружению свай предшествует исследование грунтов и разработка проекта, а это дополнительное время.

Подробнее

Можно ли закрыть и обшить цоколь снаружи?

Существует несколько способов закрыть и обшить цоколь:

декоративные панели с утеплителем – оптимальный вариант при высоком ростверке;
фасадный кирпич – используется в зданиях с низким ростверком, выполненных из кирпича или камня.

Каждому нашему клиенту мы бесплатно предоставляем альбом технических решений, который содержит пять типовых вариантов технических решений обустройства и отделки цоколя (для домов сезонного и постоянного проживания), а также схему отмостки.

Подробнее

Какой диаметр нужен для каркасного дома 6х6?

Параметры винтовых свай назначаются индивидуально на основании информации о грунтовых условиях в пятне застройки и о нагрузках от строения. Нередко в одном фундаменте сочетается несколько типоразмеров свай, к примеру, 89 и 108.

Подробнее

Что такое контроль крутящего момента и зачем он нужен?

Проектная документация любого объекта должна предусматривать контроль качества работ. К сожалению, испытания грунтов – это дорогостоящая процедура, которая не подходит для небольших построек.

Альтернативой может стать измерение величины крутящего момента, которое существенно упрощает подтверждение несущей способности винтовых свай.

Подробнее

Чем винтовые сваи лучше ленточного фундамента для деревянного дома?

У винтовых свай есть несколько преимуществ перед традиционными бетонными фундаментами:

скорость и простота (без земляных работ, не требуется время для набора прочности);
цена (в отдельных случаях экономия может достигать 50 %);
универсальность (можно установить в любое время года и в любые грунты, в том числе сложные);
ремонтопригодность и т.д.

Подробнее

Рассчитать индивидуальную скидку

Как проверить качество монтажа винтовых свай?

Не знаете, как подвести коммуникации?

Хотите оплатить продукцию в рассрочку?

Не знаете, как зашить цоколь дома?

Хотите бесплатно застраховать свой фундамент на 20 миллионов рублей?

Опасаетесь, что пол в дома будет холодным?

Бесплатный проект свайного поля под дом или баню

Получить скидку 15 % на винтовые сваи
