11.05.2021

Строительство лестничного схода на винтовых сваях в Красноярске

Красноярск / Красноярский край

По заказу МУП «Дорожное ремонтно-строительное предприятие Ленинского района» ГК «ГлавФундамент» приняла участие в строительстве лестничного схода на левом берегу Енисея.

Какие работы

мы выполнили?

подготовили техническое решение для фундамента опор лестничного схода;
выполнили геотехническое исследование (динамическое зондирование – методика, разработанная специалистами компании в соответствии с ГОСТ 19912 «Грунты. Методы полевых испытаний статическим и динамическим зондированием») и измерение коррозионной агрессивности грунтов площадки строительства;
изготовили винтовые сваи;

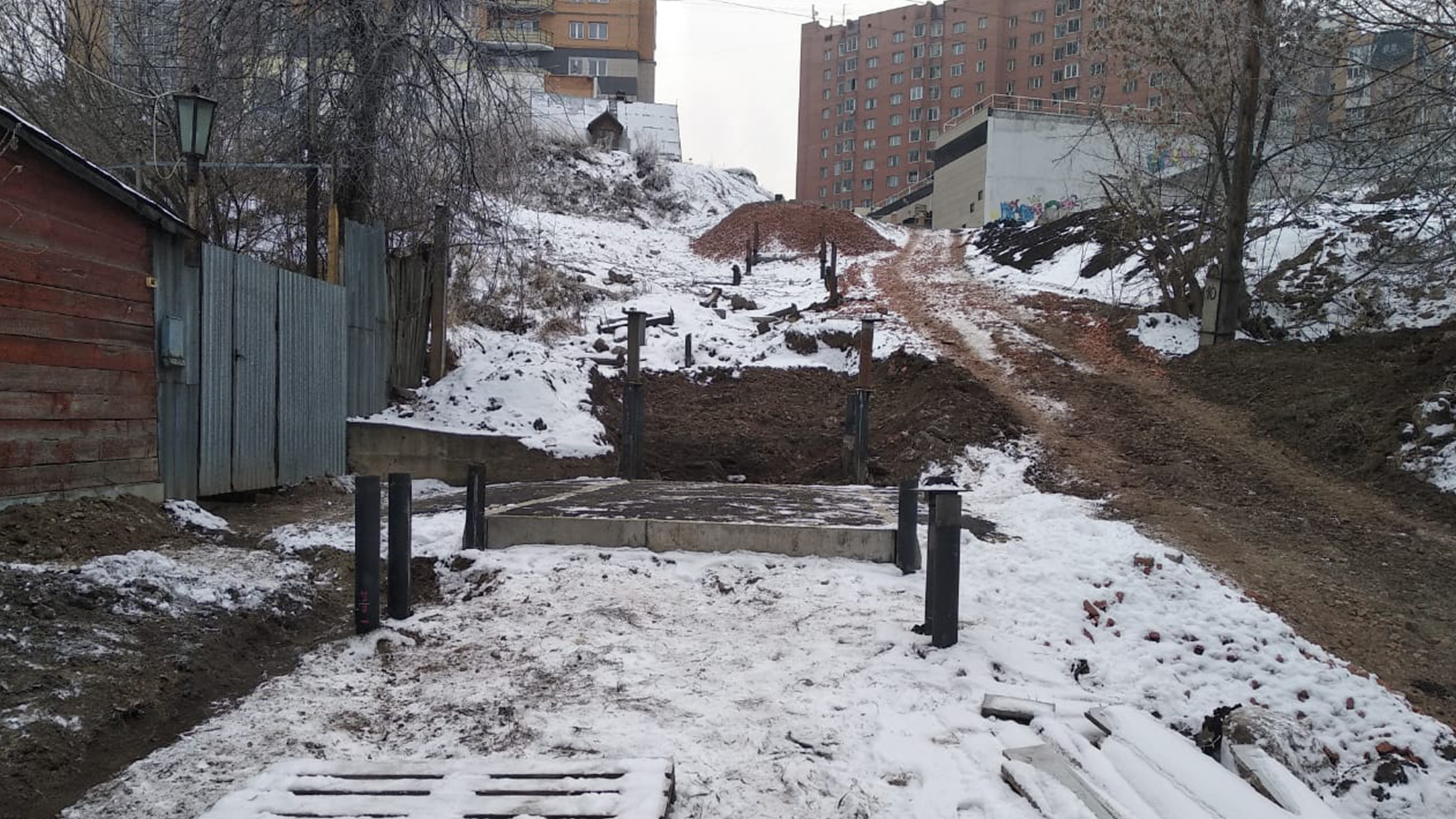

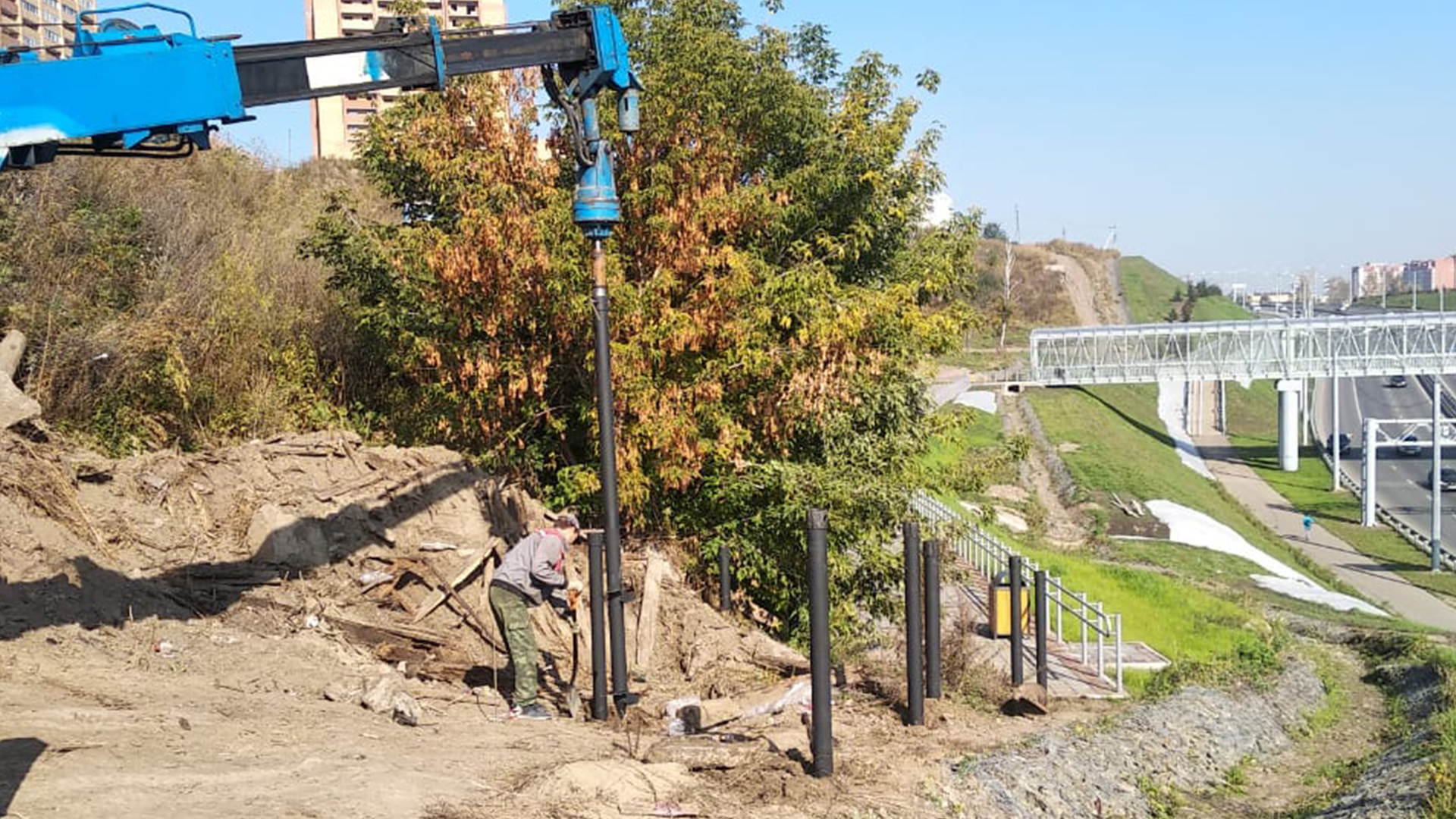

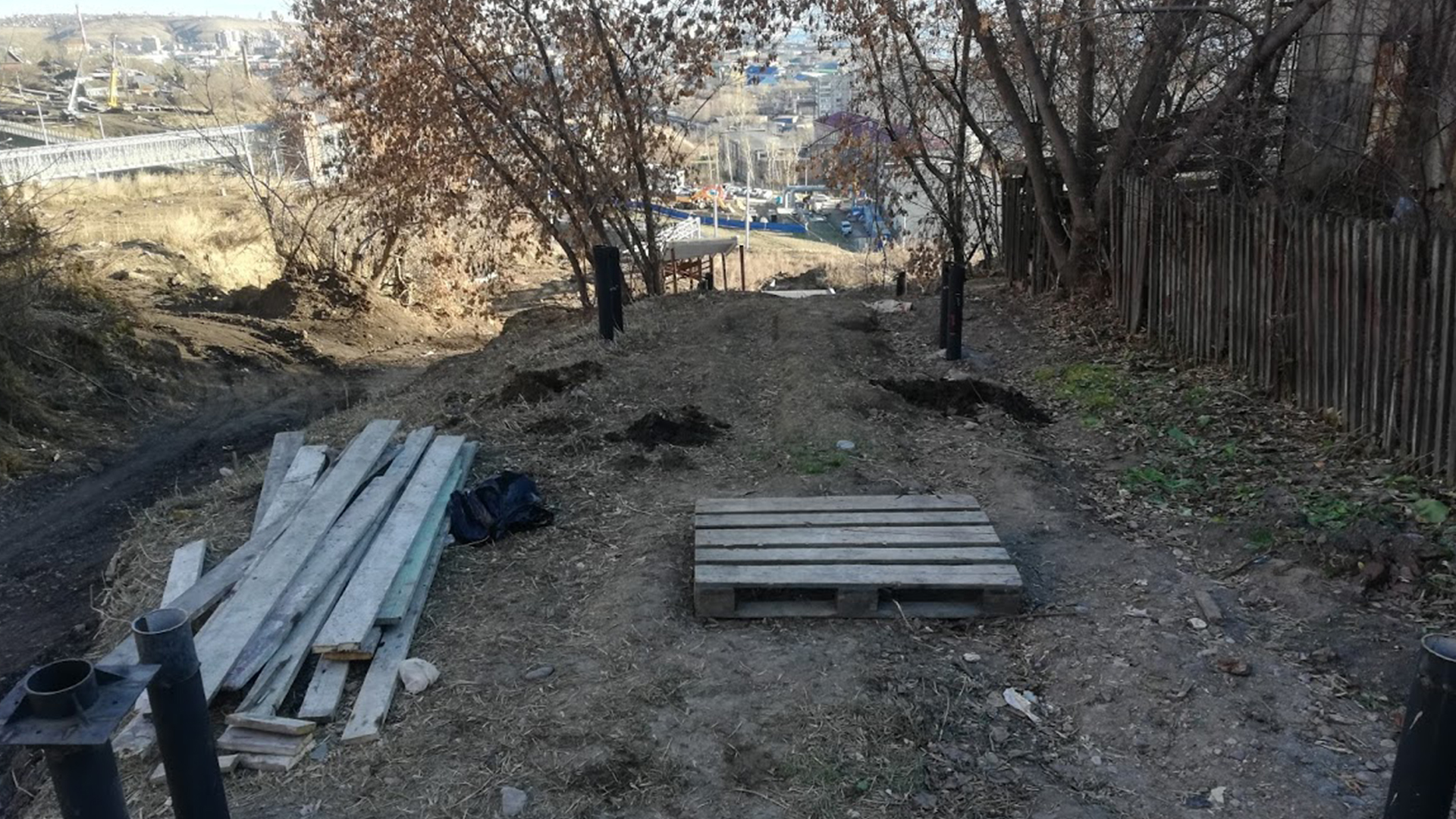

выполнили монтаж фундаментной конструкции.

Объект строительства

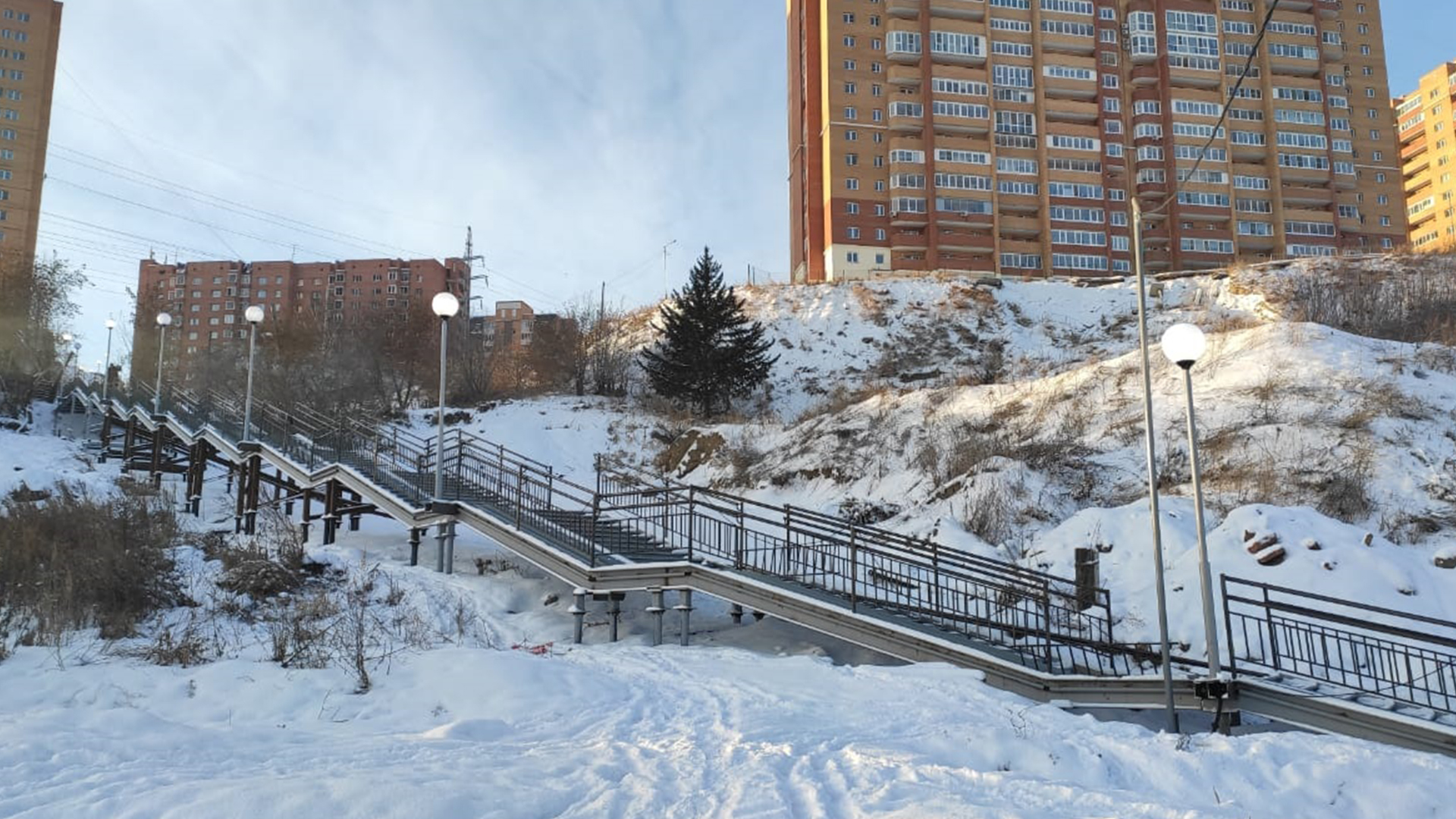

В соответствии с проектной документацией, представленной заказчиком, к строительству был запланирован лестничный сход протяженностью 156 погонных метров.

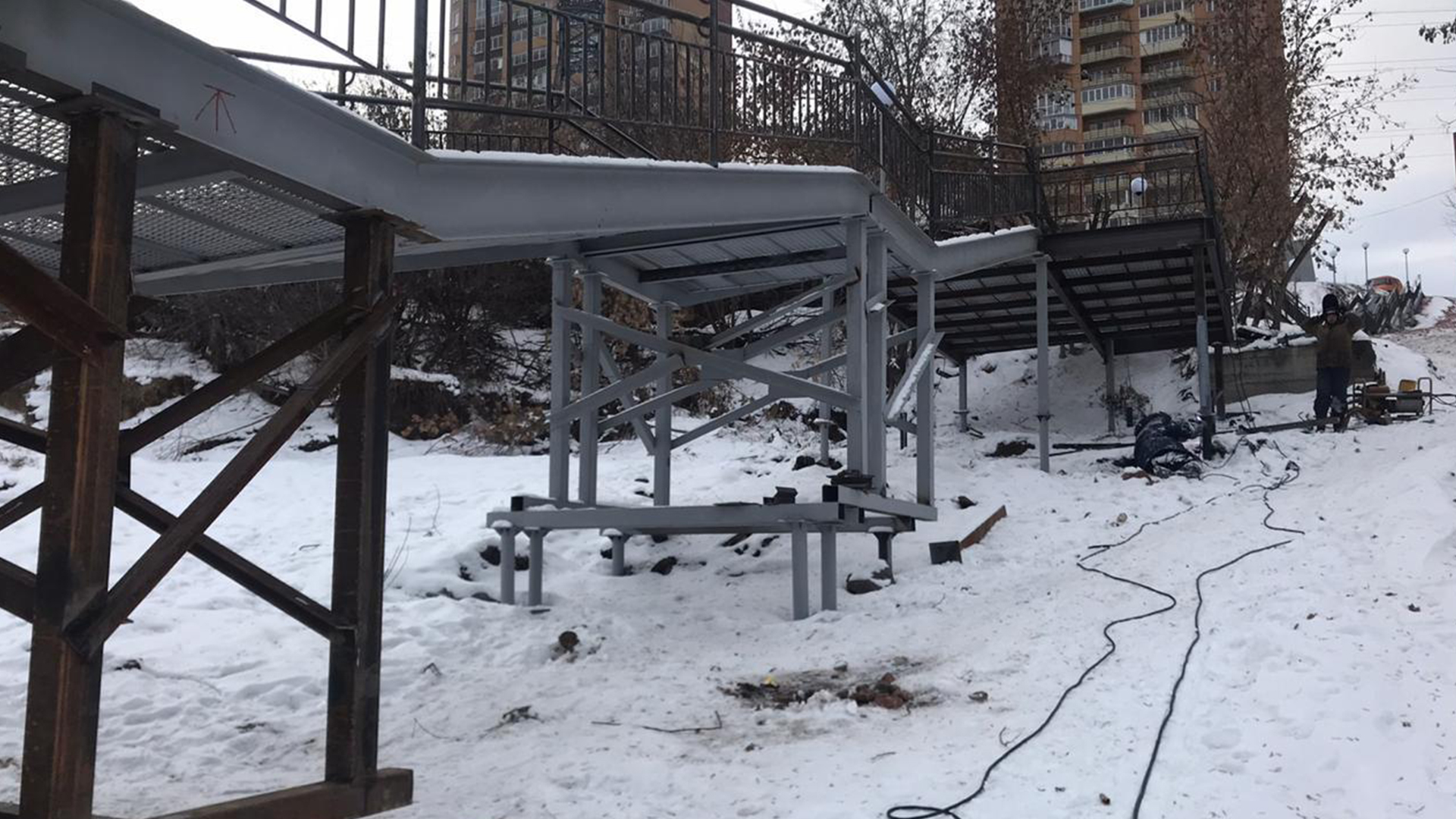

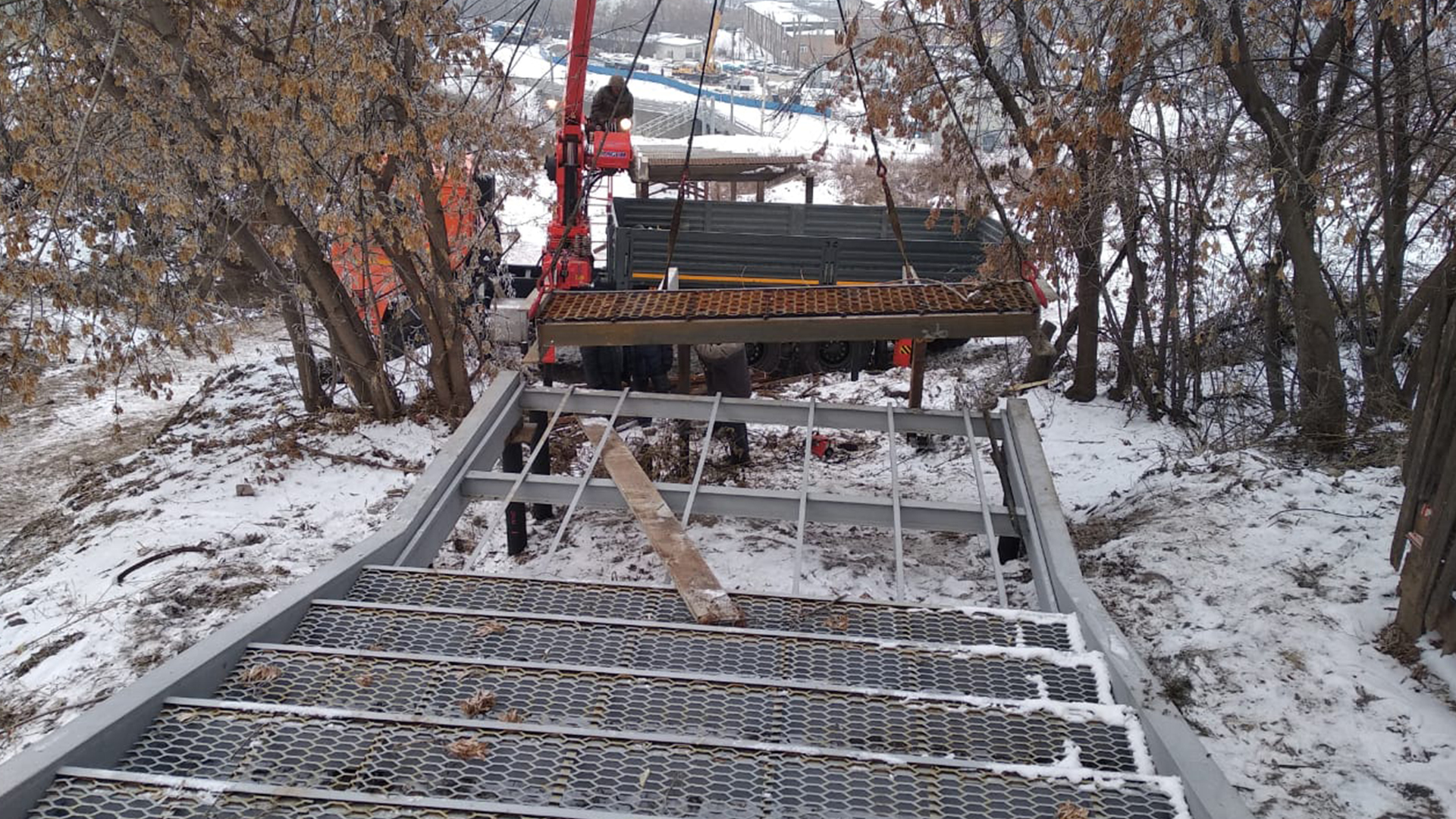

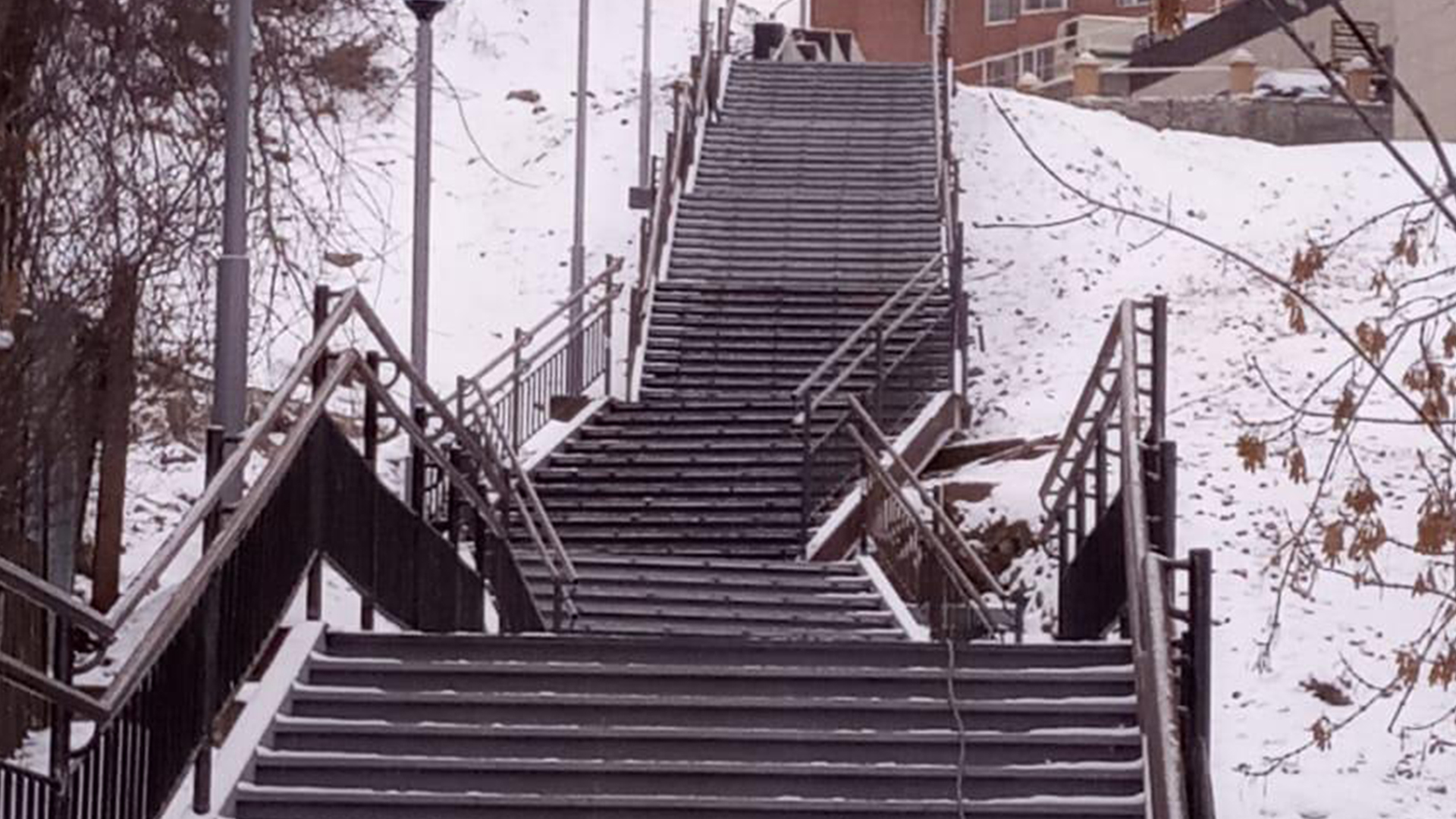

Металлические лестничные марши выполнены из прокатных профилей и имеют ширину 2,8 м. Каждый марш включает 12 ступеней, высота пролета составляет 1,44 м.

Поверх ступеней предусмотрены направляющие из уголков, которые позволят осуществлять подъем и спуск, например, с колясками.

Уровень ответственности объекта – II.

Климатические особенности

района строительства

По климатическому районированию участок работ относится к климатическому району I, подрайону IВ. Это является определяющим для следующих характеристик района строительства:

по весу снегового покрова – III категория;
по ветровой нагрузке – III категория;
по толщине стенки гололеда – III категория.

Грунтовые условия площадки строительства

и назначение винтовых свай

Инженерно-геологические условия участка определены по результатам зондирования грунтов, выполненного специалистами ГК «ГлавФундамент». В качестве основания приняты грунты с удельным динамическим сопротивлением от 2 Мпа.

В соответствии с данными динамического зондирования под объект были рекомендованы винтовые сваи, учитывающие грунтовые особенности участка:

СВС 150(6)/1*-150(6)/1*(14n)-100/30К – 64 шт.;
СВС 150(6)/1*-150(6)/1*(18n)-100/35К – 80 шт.

Изначально заказчик планировал использовать сваи длиной 6 м, но благодаря геотехническим исследованиям была обеспечена существенная экономическая эффективность технического решения.

* - круглое исполнение (№1) лопасти
