Расчет срока службы забивных свай в грунте для технологической эстакады
ГК «ГлавФундамент» приняла участие в строительстве мощностей по переработке растительных масел.
В рамках реализации проекта специалисты компании выполнили расчет срока службы забивных свай с диаметром ствола 530 мм и толщиной стенки ствола 12 мм, которые будут использованы в качестве фундамента технологической эстакады.
Расчет несущей способности забивной сваи

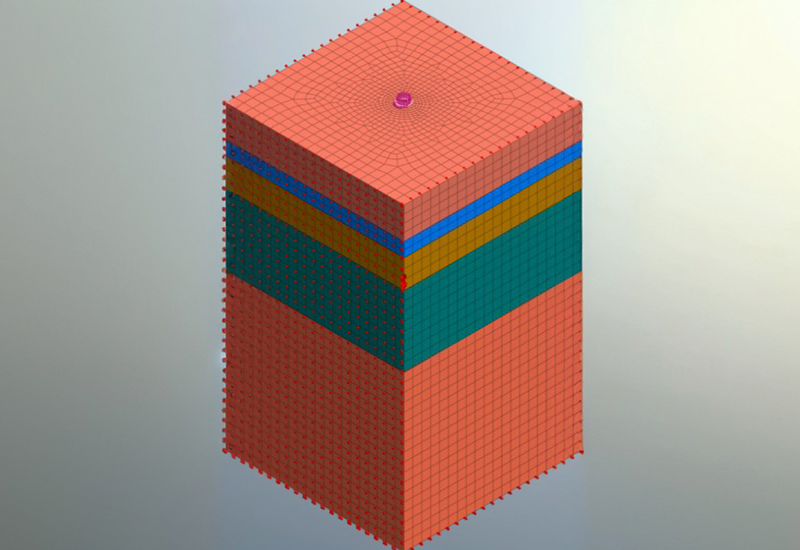

Для решения поставленной задачи проектный отдел совместно с научным отделом рассчитали несущую способность забивной сваи при действии вдавливающих и горизонтальных нагрузок. Был использован метод численного моделирования работы сваи в грунте в программном комплексе Midas GTS NX.
Для моделирования ствола сваи использовалась модель прочности фон Мизеса. В соответствии с моделью Мизеса разрушение материала происходит тогда, когда удельная энергия формоизменения достигает некоторого предельного значения, отличающегося для разных материалов. В данном случае – когда инвариант второго порядка или девиатор напряжений достигает определенной величины.
Для моделирования грунтового основания использовалась модель Мора-Кулона, которая описывает упругое поведение среды при напряжениях ниже предела текучести и простое (без упрочнения) равнообъемное (с нулевой дилатанскией) пластическое течение при напряжениях на пределе текучести.
по отношению к стали (данные ИГИ)
Расчеты для стальных забивных свай следует выполнять с учетом уменьшения их толщины вследствие развития коррозии.
При наихудшем из возможных вариантов скорость коррозии в данных грунтах составит 0,03 мм/год. Таким образом, потери толщины стенки ствола за 50 лет эксплуатации составят 1,5 мм.
Без учета защитного покрытия расчетное время коррозии до остаточной толщины стенки ствола tост = 12 мм составит чуть более 66 лет.
