Проектирование и строительство фундамента административно-бытового корпуса
- разработка технического решения фундамента из винтовых свай;
- полевые испытания грунтов винтовыми сваями;
- изготовление и последующий монтаж винтовых свай.
Грунтовые условия
площадки строительства
В соответствии с данными ИГИ в геологическом строении площадки предполагаемого строительства принимают участие суглинки от твердой до текучепластичной консистенции.
В ходе изысканий был выделен один слой и два инженерно-геологических элемента:
- Слой -1. Почвенно-растительный слой мощностью от 0,2 до 0,1 метра. Залегает в интервале глубин от 0,0 до 0,2 метра;
- ИГЭ-2а. Суглинок легкий, пылеватый, непросадочный, с линзами полутвердого, с примесью органического вещества. Мощность слоя – от 5,1 до 5,3 метра. Залегает в интервале глубин от 0, 1 до 5,5 метра, имеет площадное распространение;
- ИГЭ-2г. Суглинок тяжелый, пылеватый, текучепластичный с прослоями мягкопластичного, с примесью растительных остатков. Мощность слоя – от 9,5 до 9,7 метра. Имеет площадное распространение и залегает в интервале глубин от 5,3 до 15 метров.
Полевые испытания грунтов сваями
Испытания грунтов при действии статической вдавливающей нагрузки проводились трехлопастными винтовыми сваями в соответствии с требованиями ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями».
Ступени вертикальных нагрузок прикладывались на сваи с помощью гидравлического домкрата, упорная система выполнена с использованием анкерных свай и упорных балок. Наблюдение за осадкой свай велось по индикаторам часового типа.

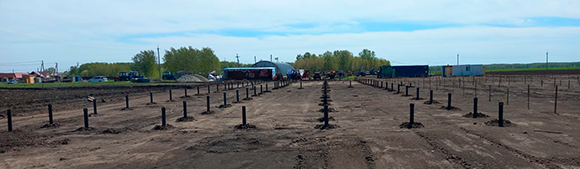

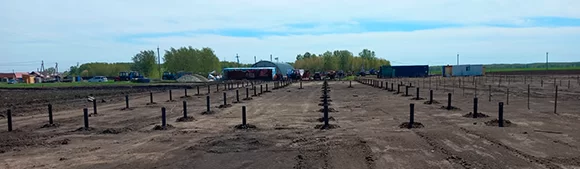

Назначение и монтаж винтовых свай
- СВС 350(6)/6-350(6)/6-350(6)/6-108(4)/3500Кумо – 85 шт.
- СВС 400(6)/6х4-108(4)/4500Кумо – 14 шт.
