Объекты антитеррористической защиты на винтовых сваях
- геотехническое исследование и измерение коррозионной агрессивности грунтов площадки строительства;
- разработка технического решения для фундаментов ограждений и ворот;

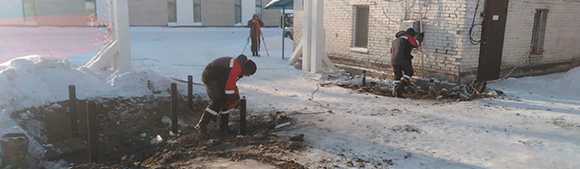

- изготовление и погружение винтовых свай.
Работы проводились в два этапа. На первом этапе был спроектирован и возведен фундамент ограждения из профлиста, а также противотаранных ворот, расположенных возле КПП, на Змеиногорском тракте.
На втором этапе был спроектирован и установлен фундамент противотаранных ворот на Павловском тракте.
Грунтовые условия
площадки строительства
В соответствии с данными геотехнических исследований площадка строительства, расположенная на Змеиногорском тракте в 20 метрах от реки Обь, сложена следующими инженерно-геологическими элементами:
- ИГЭ-1 – суглинок коричневый маловлажный;
- ИГЭ-2 – песок речной серый средней влажности (фракция менее 1 мм).
Коррозионная агрессивность грунтов по отношению к углеродистой стали определена как средняя.
На основании геологических исследований были даны рекомендации об использовании винтовых свай с конфигурацией лопасти для дисперсных грунтов. Кроме того, было рекомендовано произвести расчет срока службы винтовой сваи с проверкой остаточной толщины стенки ствола на соответствие проектным нагрузкам.
Назначение винтовых свай
- СВС 250(6)/6-250(6)/6-73(5)/1500К-89(6)/1500 – 35 шт.;
- СВС 300(6)/6-73(6)/2000К-89(6)/1000 – 8 шт.;
- СВС 250(6)/6-250(6)/6-73(5)/2500К – 40 шт.;
- СВС 300(6)/6-300(6)/6-89(6)/2500К – 12 шт.
- СВС 250(6)/6-250(6)/6-73(5)/2500К – 96 шт.;
- СВС 250(6)/6-250(6)/6-89(6)/2500К – 12 шт.
