23.12.2020

Фундамент новогодней елки из винтовых свай

Красноярск / Красноярский Край

ГК «ГлавФундамент» приняла участие в устройстве фундамента из винтовых свай для новогодней елки в сквере «Космонавтов».

Какие работы

мы выполнили?

разработка технического решения для фундамента;
еотехническое исследование грунтов площадки строительства (динамическое зондирование – методика, разработанная специалистами компании в соответствии с ГОСТ 19912 «Грунты. Методы полевых испытаний статическим и динамическим зондированием»);
изготовление винтовых свай;
натурные испытания грунтов винтовыми сваями на вдавливающие и выдергивающие нагрузки с предварительным замачиванием;
монтаж фундаментной конструкции.

Грунтовые условия

площадки строительства

В соответствии с данными геотехнических и геолого-литологических исследований, выполненных специалистами компании, площадка строительства представлена следующими инженерно-геологическими элементами:

ИГЭ-1. Насыпной грунт (смесь супеси, почвы, песка и строительного мусора). Залегает с поверхности, мощность слоя – 1,5-1,7 м.

ИГЭ-2. Супесь серо-коричневая просадочная. Грунт распространен повсеместно, залегает в интервале от 1,5-1,7 м до 6,0-6,3 м и в интервале от 7,0-7,4 до 15,0 м. Суммарная вскрытая мощность слоя составляет 12,2-12,5 м.

ИГЭ-3. Супесь пластичная серо-коричневая. Грунт вскрыт повсеместно на глубине 6,0-6,3 м до глубины 7,0-7,4 м. Вскрытая мощность слоя 1,0-1,1 м.

Испытания грунтов

винтовыми сваями

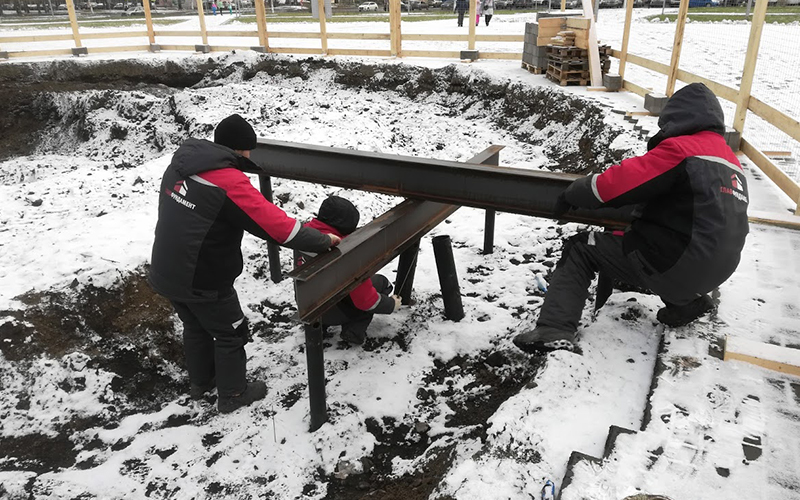

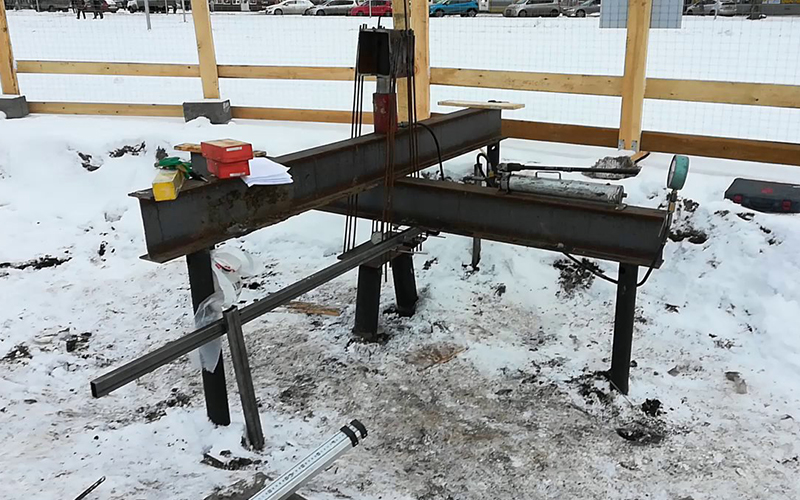

Фундамент новогодней елки в Красноярске 1

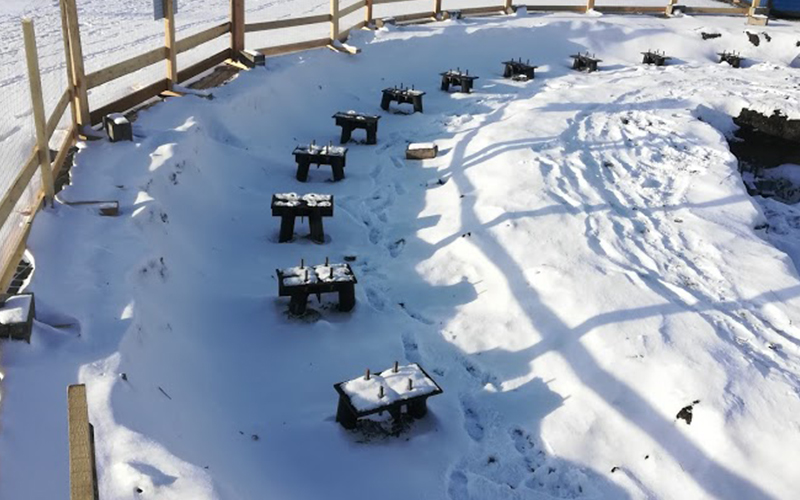

Фундамент новогодней елки в Красноярске 2

Так как участок строительства представлен просадочными грунтами, расчет несущей способности винтовых свай было решено выполнить по результатам статических испытаний грунтов на вдавливающие и выдергивающие нагрузки с предварительным замачиванием.

Испытания проводились в соответствии с требованиями ГОСТ 5686 «Грунты. Методы полевых испытаний сваями» винтовыми сваями, параметры которых были определены по результатам расчета несущей способности, выполненного аналитическими методами.

Замачивание грунта проводилось через специальные траншеи, устраиваемые по периметру испытываемых фундаментов на расстоянии 1 м от их боковой поверхности. Для замачивания основания фундамента перед началом и во время испытания производилось инъектирование воды в основание через предварительно проделанные отверстия. Объем воды для замачивания составил 3 м³ на 1 м².

Назначение винтовых свай

По результатам испытаний, а также в соответствии с данными о грунтовых условиях площадки строительства и о нагрузках от сооружения под объект были рекомендованы следующие винтовые сваи:

СВС 180(6)/6*-180(6)/6*-(18n)-100/30К-124/23 (УМО) – 16 шт.;
СВС 180(8)/6*-180(8)/6*-200(8)/6*-200(8)/6*-(20n)-100/30К-124/23 – 64 шт.

Кроме того, в связи со значительными горизонтальными нагрузками было решено использовать в фундаменте кустовое размещение винтовых свай, при этом часть их них погрузить под углом 15-20 градусов.

Монтаж фундамента

Еще до начала монтажа рабочие вскрыли брусчатку, которой была выложена площадки строительства. Однако в процессе установки винтовых свай специалисты компании также столкнулись с рядом особенностей.

Во-первых, непосредственно в пятне монтажа пролегают городские коммуникации.

Во-вторых, все работы велись на оживленной городской площади: в сквере постоянно прогуливаются родители с детьми, молодежь, организовано катание на лошадях. Все это требовало от сотрудников компании еще более строгого, чем обычно, соблюдения техники безопасности.

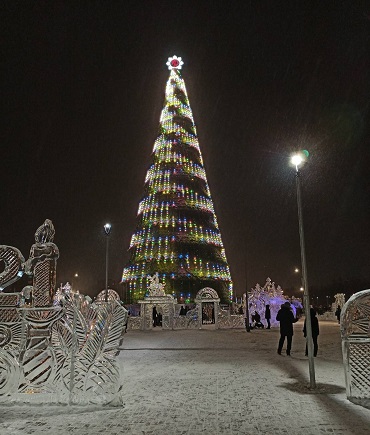

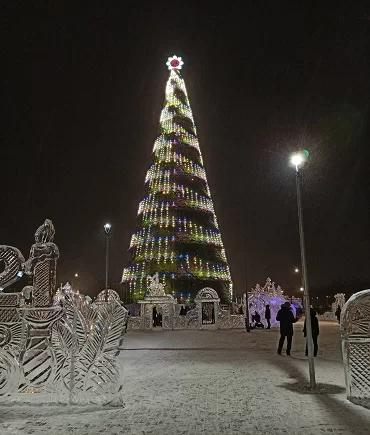

Специалисты ГК «ГлавФундамент» успешно завершили монтаж в установленные сроки, и сейчас елка радует жителей и гостей Красноярска, напоминая о приближении самого главного праздника – Нового года!
